1 車線片側切削レベル オーバーレイ

このサブアセンブリは、既存の道路の片側にオーバーレイ層を追加し、必要に応じて切削層またはレベリング層を追加します。

アタッチメント

アタッチメント ポイントは、表層の横断勾配があるオーバーレイ層の内側の端のポイントです。

入力パラメータ

注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比です。

パラメータ 説明 タイプ 既定値
作成方向 道路の中心線のどちら側に道路修繕サブアセンブリを配置するかを指定します。 ユーザ定義 左
設計車線幅が既存の車線幅と同じ
  • [はい]

    設計車線幅が既存の車線幅と同じであることを指定します。

  • [いいえ]

    設計車線幅が既存の車線幅と同じではないことを指定します。

    注: [いいえ]を選択した場合は、[既存の車線の内側の端]パラメータと[既存の車線の外側の端]パラメータがサブアセンブリに適用されません。
ユーザ定義 いいえ(N)
既存の車線の内側の端 現況地盤の勾配を計算するための始点です。 数値 0.000m
既存の車線の外側の端 現況地盤の勾配を計算するための始点です。 数値 0.000m
オーバーレイの深さ オーバーレイ層の深さです。 数値、正 0.300 m
オーバーレイ勾配のオプション オーバーレイ勾配のオプションを指定します。
ヒント: フラッピングとは、道路修繕サブアセンブリにおいてオーバーレイに対する修正横断勾配の計算方法を表すために使用する用語です。フラッピングの効果はさまざまで、現況地盤の横断勾配と理想的な横断勾配との間の勾配誤差の許容値や勾配差に関連しています。勾配差がサブアセンブリの勾配誤差の許容値より小さい場合は、使用事例が「許容誤差内」とみなされます。勾配差がサブアセンブリの勾配誤差の許容値より大きい場合は、使用事例が「許容誤差外」とみなされます。
注: 勾配誤差の許容値は絶対値です。たとえば、0.4% または -0.4% の勾配差はどちらも 0.4% の絶対値を持ちます。勾配誤差の許容値が 0.5% の場合、0.4% の絶対勾配差は許容範囲内とみなされます。
  • ユーザ定義(フラッピングあり)
    フラッピングで、サブアセンブリの勾配誤差の許容値を基準とする修正横断勾配の計算方法を指定します。
    • 許容誤差内でフラッピング:

      修正横断勾配が現況地盤の横断勾配になります。

    • 許容誤差外でフラッピング:
      修正横断勾配は変動し、現況地盤の横断勾配に勾配誤差の許容値を加算または減算したものになります。
      注: 勾配誤差の許容値を加算するか減算するかは、どちらが現況地盤の横断勾配の値と理想的な横断勾配の値をより近いものにするかによって異なります。
  • ユーザ定義(フラッピングなし)
    フラッピングで、サブアセンブリの勾配誤差の許容値を基準とする修正横断勾配の計算方法を指定します。
    • 許容誤差内でフラッピング:

      修正横断勾配が理想的な横断勾配と等しくなるように設定されます。

    • 許容誤差外でフラッピング:
      修正横断勾配は、理想的な横断勾配に勾配誤差の許容値を加算または減算したものになります。
      注: 勾配誤差の許容値を加算するか減算するかは、どちらが現況地盤の横断勾配の値と理想的な横断勾配の値をより近いものにするかによって異なります。
  • 外側/内側車線の横断勾配摺り付け
    外側または内側車線の横断勾配摺り付けによって、理想的な横断勾配が置き換えられます。オーバーレイ層の修正横断勾配の値は、理想的な横断勾配によってではなく、横断の横断勾配摺り付けテーブルによって定義されます。
    注: 外側または内側車線横断勾配摺り付けが選択されているが、道路修繕コリドーの線形に横断勾配摺り付けテーブルが定義されていない場合は、理想的な横断勾配が代わりに使用されます。
    • 許容誤差内:
      • 線形に横断勾配摺り付けテーブルが定義されている場合: 修正横断勾配は、横断勾配摺り付けテーブルから取得された車線の横断勾配摺り付け値になります。
      • 線形に横断勾配摺り付けテーブルが指定されていない場合: 修正横断勾配は、指定した理想的な勾配になります。
        注: この動作は、[フラップなしのユーザ定義]オプションの場合と同じです。
    • 許容誤差外:
      • 線形に横断勾配摺り付けテーブルが定義されている場合: 修正横断勾配は、横断勾配摺り付けテーブルから取得された車線の横断勾配摺り付け値に勾配誤差の許容値を加算または減算したものになります。
      • 線形に横断勾配摺り付けテーブルが指定されていない場合: 修正横断勾配は、指定した理想的な勾配に勾配誤差の許容値を加算または減算したものになります。
        注: この動作は、[フラップなしのユーザ定義]オプションの場合と同じです。
  • 一致勾配

    修正横断勾配が常に現況地盤の勾配と等しくなるように設定されます。

  • 理想的な横断勾配を使用

    修正横断勾配が常に理想的な横断勾配と等しくなるように設定されます。

ユーザ定義 ユーザ定義(フラッピングなし)
理想的な横断勾配 ユーザ定義の理想的な横断勾配を指定します。 数値 -2.00%
車線の幅 車線の幅。車線の内側の端からの車線の外側の端のオフセットにより決定されます。 数値 12.000 m
[縦断を使用]オプション オーバーレイの内側の端を縦断に結び付けるか、標高を最小レベル深さに調整するか、または以前のサブアセンブリにロックすることを選択します。
  • [最小レベル深さ]

    横断勾配と標高の調整により、最小レベル深さや最小切削深さが満たされます。ベースは既存サーフェスです。

  • 縦断を使用

    標高の調整は行われません。道路修繕サブアセンブリのアタッチメント ポイントの標高が、割り当てられた縦断に一致します。横断勾配の調整がオーバーレイ勾配のオプションによって決まります。

  • 以前のサブアセンブリにロック

    標高の調整は行われません。道路修繕サブアセンブリのアタッチメント ポイントの標高が、以前のサブアセンブリのアタッチメント ポイントに一致します(ほとんどの場合、以前の車線の終点になります)。横断勾配の調整がオーバーレイ勾配のオプションによって決まります。

ユーザ定義 最小レベル深さ
最小レベル深さ 切削層底面からオーバーレイ層底面までの最小レベル深さ。 数値 0.600 m
最小切削深さ 切削層底面から現況地盤層底面までの最小切削深さ。 数値 0.300 m
勾配誤差の許容値 オーバーレイ勾配の変動の許容誤差 数値 0.50%

出力パラメータ

パラメータ 説明 タイプ 既定
修正横断勾配 道路の調整された横断勾配です。指定した道路修繕サブアセンブリ パラメータにできるだけ近くなるように最適化されています。 数値、負 -2.00%
現況地盤の勾配 現況地盤の縦断の横断勾配(%)です。車線の内側の端から車線の外側の端まで計算されます。 数値、負 n/a

ターゲット パラメータ

パラメータ 説明 必要 / 不要
ターゲット サーフェス 既存の道路を定義するサーフェスの名前。 はい
クラウンのオフセットのターゲット クラウン ポイントのオフセットを定義するオブジェクトの名前です。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 いいえ(N)
車線の内側の端のオフセットのターゲット 車線の内側の端のオフセットを定義するオブジェクトの名前です。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 いいえ(N)
車線の幅のターゲット 車線の外側の端のオフセットを定義するオブジェクトの名前です。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 いいえ(N)
既存車線の内側の端のオフセットのターゲット 内側のサンプル ポイントのオフセットを定義するオブジェクトの名前が既存サーフェス勾配の計算に使用されます。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 いいえ(N)
既存車線の外側の端のオフセットのターゲット 外側のサンプル ポイントのオフセットを定義するオブジェクトの名前が既存サーフェス勾配の計算に使用されます。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 いいえ(N)

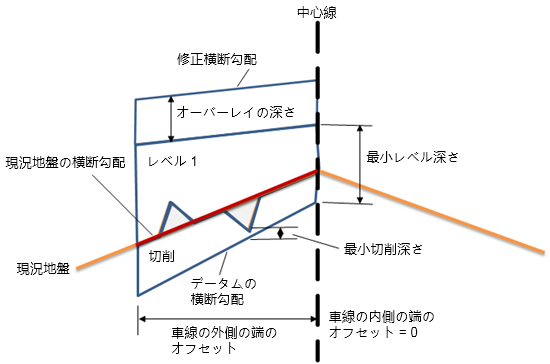

動作

  • すべての画層について領域を指定する必要があります。
  • レベリング領域は、レベル 1 の領域と切削層の組み合わせに等しくなります。
  • 切削領域層は、下の図で「切削」と表現されています。
  • 最小レベル深さは、切削層底面からオーバーレイ層底面までの領域に等しくなります。

特殊なケース

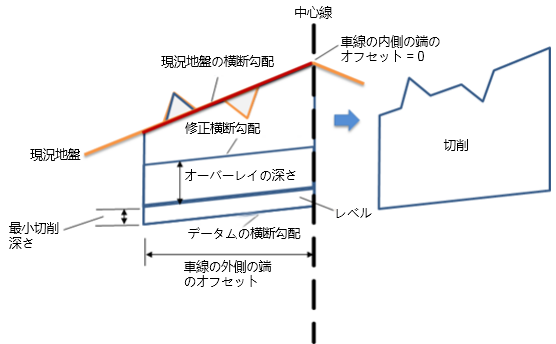

次に、[縦断オプション]で[縦断を使用]が選択され、オーバーレイが現況地盤の下にある例を示します。

動作:
  • [最小切削の深さ]は、オーバーレイの底面からデータム層まで下方向に計測されます。
  • 最小切削深さの領域はレベル領域として設定されます。
  • 総切削領域は、データム層から現況地盤層までです。

ポイント、リンク、およびシェイプ コード

ポイント、リンク、またはシェイプ コード 説明
P1、P2 EOV 計画勾配上のオーバーレイの端(オーバーレイ上部の端)
P3、P4 EOV_Overlay レベリング層の下のオーバーレイの端(オーバーレイ底部のエッジ)
P7、P8 EOV_Milling 切削層の下のオーバーレイの端(切削の下部のエッジ)
L1 上面、表層 オーバーレイの上面
L2、L3、L4 オーバーレイ オーバーレイ リンク
L5、L6 レベル レベリング用
L7、L8 切削 切削用
L9 レベル、切削、データム 切削層のリンク
S1 オーバーレイ オーバーレイの上面と下面で挟まれた領域。次のコード図に示すように、この領域はレベリング領域と重なります。
S2 レベル 既存サーフェスの上側とオーバーレイ底面の下側で挟まれた領域(レベリングの場合)
S3 切削 既存サーフェスの下部と切削の下部の間の領域(切削の場合)
注: 現況地盤サーフェスがスムーズでないと複数のリンクが発生します。これは下の図の L10 で示しています。
