InfiltrationTrench

InfiltrationTrench サブアセンブリは、浸透トレンチを作成するためのリンクを挿入します。このサブアセンブリは、2014 年 2 月付のロサンゼルス郡の『Low Impact Development Standards Manual』の要件に基づいています。

使用する寸法が参照ドキュメントの解釈と一致することを確認する必要があります。

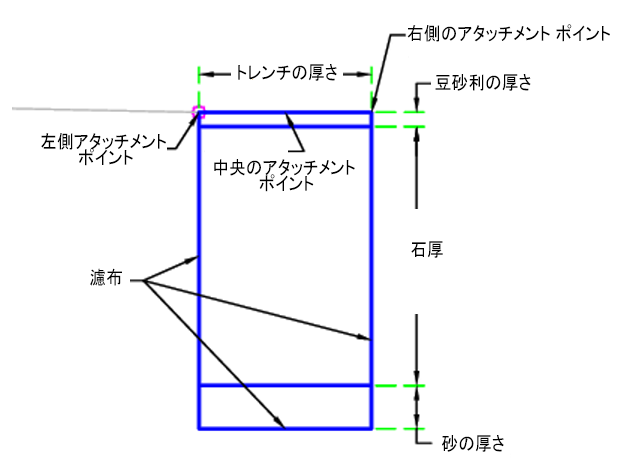

アタッチメント

アタッチメント ポイントは、浸透トレンチの左上、中央上、および右上にあります。

入力パラメータ

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
豆砂利の厚さ	豆砂利の厚さ	数値	0.67 ft 0.20 m
濾布を含めますか?	豆砂利の下に濾布があるかを示します	はい/いいえ	はい
石厚	石の層の厚さ	数値、正	3 ft 1 m
砂の厚さ	砂の層の厚さ	数値	0.5 ft 0.15 m
トレンチの幅	トレンチの幅	数値、正	2 ft 0.60 m
アタッチメント ポイント	アタッチメント ポイント	左、右、中央	左

ターゲット パラメータ

このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。

なし。

ランタイム ロジックの割り当て

なし。

出力パラメータ

なし

動作

最初のポイントをアタッチメント ポイントに設定します。このサブアセンブリは、浸透トレンチのシェイプを作成します。

レイアウト モードの動作

レイアウト モードの場合、このサブアセンブリは指定された入力パラメータに基づき、浸透コンポーネントを表示します。

ポイント、リンク、およびシェイプ コード

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。

ポイント、リンク、またはシェイプ	コード	説明
P1、P2	PeaGravel	豆砂利層の上部
P3、P4	Stone	石層の上部
P5-P6	Sand	砂層の上部
P7-P8	Sand_Datum	砂層の底部
L1	Top	上部層
L2	PeaGravel、FilterFabric	豆砂利層: [濾布]パラメータが[はい]に設定されている場合は、濾布が含まれます
L3、L4	Sand、Datum	砂層の上部
S1	Stone	石の層
S2	Sand	砂の層
S3	PeaGravel	豆砂利層

コード図
