RolledCurb

アタッチメント

アタッチメントポイントは縁石のリップまたは背後にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

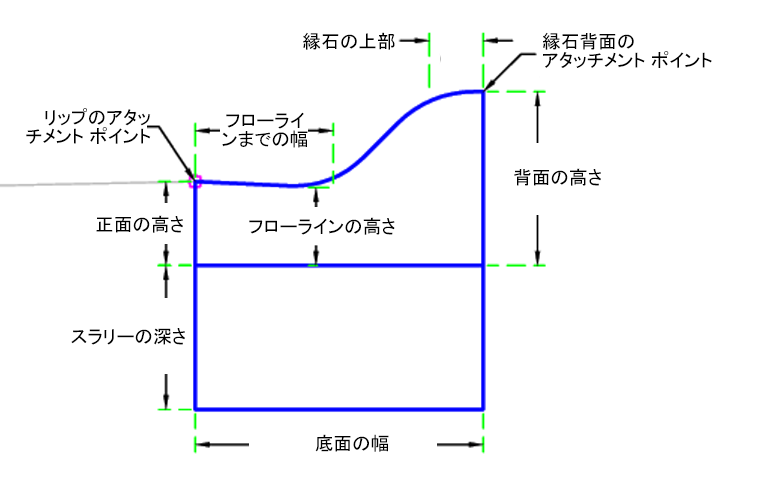

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
縁石の上部	縁石の上部	数値、正	4.5 in 100 mm
背面の高さ	背面の高さ	数値、正	14.5 in 370 mm
底面の幅	底面の幅	数値、正	24 in 600 mm
正面の高さ	正面の高さ	数値、正	7 in 180 mm
フローラインまでの幅	フローラインまでの幅	数値、正	11.5 in 300 mm
フローラインの高さ	フローラインの高さ	数値、正	6.5 in 165 mm
路盤の深さ	路盤の深さ	数値、正	12 in 300 mm
アタッチメントポイント	アタッチメントポイント	リップ、縁石背面	リップ

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

なし。

なし。

なし

入力パラメータの寸法に基づいて、縁石と側溝のリンクが挿入されます。すべての寸法は、ゼロ以外の正の値である必要があります。

アタッチメントポイントを(a)側溝のリップまたは(b)縁石の背面に配置して、簡単な縁石と側溝のシェイプを作成します。

レイアウトモードの場合、このサブアセンブリは指定された入力パラメータに基づき、縁石および側溝コンポーネントを表示します。

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
