DitchWithBermInFill

DitchWithBermInFill サブアセンブリは、あらかじめ定義されたジオメトリを持つ排水溝を配置し、盛土条件または切土条件で余裕幅を作成します。

余裕幅の勾配にもあらかじめ定義された値が使用されます。作成されるリンクは、サーフェス ターゲットが検出されるまで延長されます。

アタッチメント

アタッチメント ポイントは、最初のリンクの内側の端にあります。

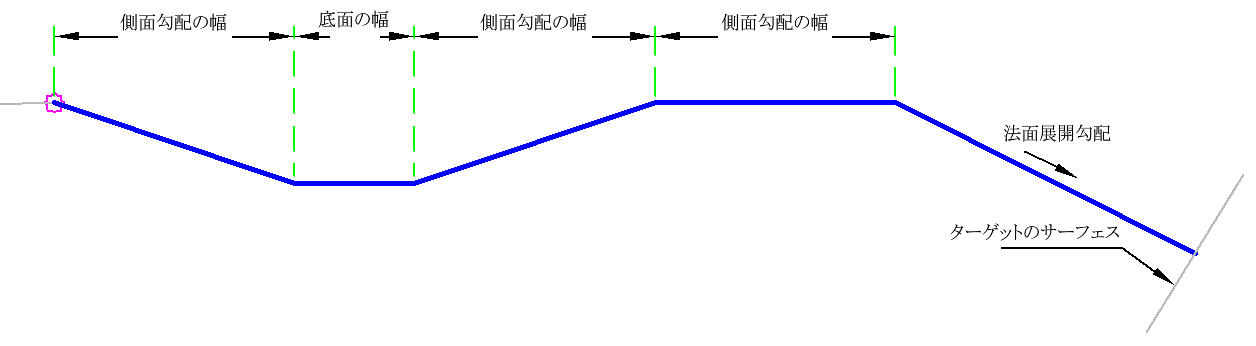

入力パラメータ

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
側面勾配	排水溝側面の勾配。	数値、正	3 ( : 1)
法面展開勾配	法面展開リンクの勾配。	数値、正	2 (: 1)
底面の幅	排水溝底面の幅。	数値、正	2 ft 0.60 m
側面勾配の幅	側面勾配の幅。	数値、正	4 ft 1.20 m

ターゲット パラメータ

このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。

パラメータ	説明	ステータス
法面展開サーフェス	法面展開サーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。	必須

ランタイム ロジックの割り当て

なし。

出力パラメータ

なし。

動作

このサブアセンブリは、入力パラメータを使用して排水溝のシェイプを作成します。排水溝シェイプの作成後、切土条件か盛土条件のどちらが排水溝に適用されるかが決定されます。切土条件の場合は、法面展開勾配を使用して法面展開リンクが追加されます。盛土条件の場合は、側面勾配の幅を使用して余裕幅が作成されます。

レイアウト モードの操作

レイアウト モードの場合は、このサブアセンブリは盛土条件の排水溝で構成されるリンクを表示します。

ポイント、リンク、およびシェイプ コード

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。

ポイント、リンク、またはシェイプ	コード	説明
P1	Hinge、Top	アタッチメント ポイント、排水溝の始端
P2	Top、Ditch_In	排水溝の底面上でアタッチメント ポイントに最も近い端
P3	Top、Ditch_Out	排水溝の底面上でアタッチメント ポイントから最も遠い端
P4 ～ P5	Top
P6	Daylight	法面展開ポイント
L1	Top、Ditch_In
L2	Top、Ditch_Bottom
L3	Top、Ditch_Out
L4 ～ L5	Top

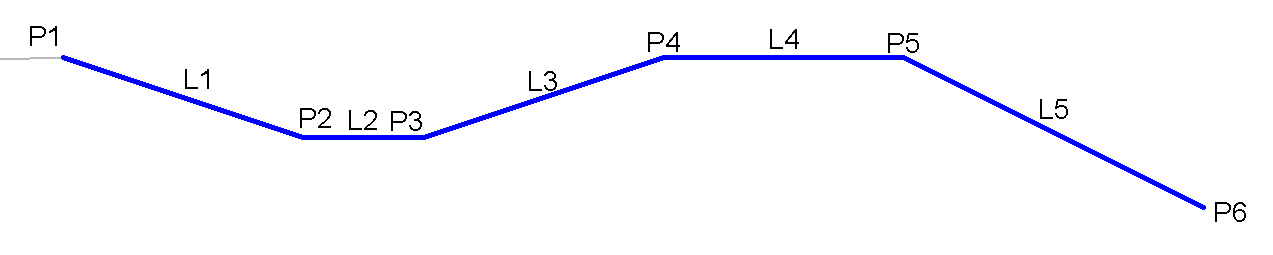

コード図
