VegetatedFilterStrip

アタッチメント

アタッチメントポイントは、植生フィルタストリップの内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
盲暗渠口を含める	フィルタ終端に盲暗渠口を含めます	はい/いいえ	はい
余裕幅勾配	余裕幅の勾配	数値、正	1 ( : 1)
余裕幅	余裕幅	数値、正	2 ft 0.60 m
余裕幅の高さ	余裕幅の高さ	数値、正	0.5 ft 0.15 m
先端に余裕幅を含める	水を溜めるために先端に余裕幅を含める	はい/いいえ	はい
植栽土壌の深度	植栽土壌の深度	数値、正	1.5 ft 0.45 m
植栽土壌を含める	植栽土壌を含める	はい/いいえ	はい
VFS 勾配	植生フィルタストリップの勾配	数値	-10%
VFS 幅	植生フィルタストリップの幅	数値、正	15 ft 4.5 m
盲暗渠パイプの直径	盲暗渠パイプの直径	数値、正	0.5 ft 0.15 m
盲暗渠の深さ	盲暗渠の深さ	数値、正	1 ft 0.3 m
盲暗渠の幅	盲暗渠の幅	数値、正	1 ft 0.3 m

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

パラメータ	説明	ステータス
VFS 幅	植生フィルタストリップのオフセット値を変更し、端とオフセット線形を繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション
VFS 標高	植生フィルタストリップを変更し、標高と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション

なし。

なし

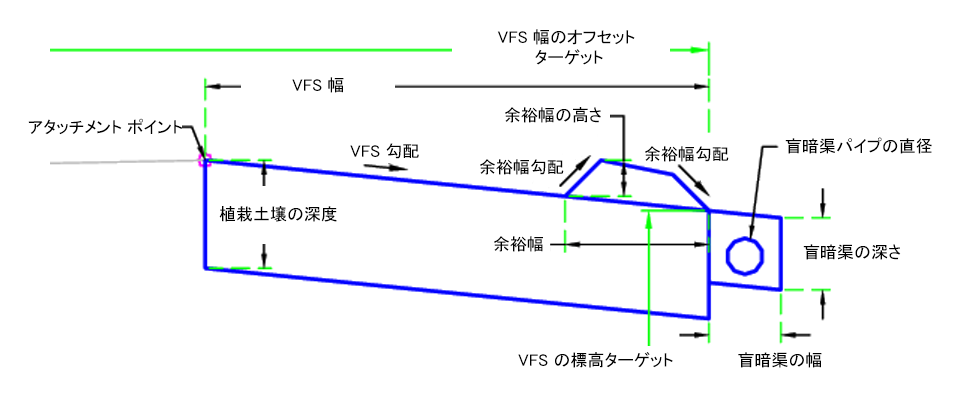

アタッチメントポイントから開始し、指定された幅と深さを使用して表層サーフェスおよびそれに平行な路床を挿入します。植生フィルタストリップの両側は垂直リンクで結ばれます。オプションの余裕幅は植生フィルタストリップの遠端に作成されます。オプションの盲暗渠は植生フィルタストリップの端部に作成されます。

レイアウトモードの場合、入力パラメータを使用してすべてのリンクを表示します。

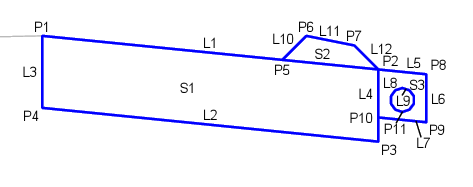

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
