SimpleCutWithLanding サブアセンブリを使用すると、切土条件での単純な滑走路を作成することができます。このサブアセンブリは、切土条件の法面展開のみを行います。
アタッチメント
アタッチメント ポイントは、滑走路の前に位置するグレーディング リンクの最も内側のポイントにあります。
入力パラメータ
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 作成方向 | サブアセンブリを配置する側を指定します。 | 左側/右側 | 右側 |
| 滑走路幅 | 滑走路の幅。 | 数値、正 |
5 ft 1.5 m |
| 滑走路勾配 | 滑走路の勾配(%)。 | 数値 | -6 ( % ) |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
| 法面展開サーフェス | 法面展開サーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。 | オプション |
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし。
動作

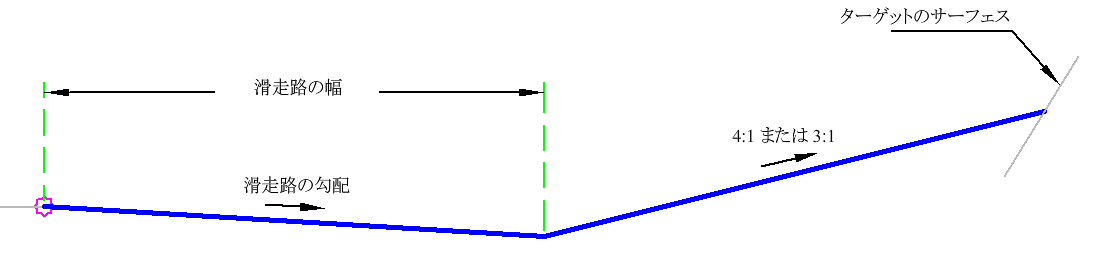

滑走路の描画には入力したパラメータが使用されます。次に法面展開に対する高さが計算されます。距離が 25 ft (7.5 m)未満である場合は、4:1 の法面展開勾配が使用されます。高さが 35 ft (10.5 m)未満である場合は、3:1 の法面展開勾配が使用されます。それ以外の場合は、2:1 の法面展開勾配が使用されます。
盛土の場合、法面展開勾配は作成されません。
レイアウト モードの操作
レイアウト モードでは、このサブアセンブリは、滑走路と切土法面展開リンクで構成されるリンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1 | Top、Hinge | |
| P2 | Top、LandingOuter | 滑走路外側ポイント |
| P3 | Daylight_point | 法面展開ポイント |
| L1、L2 | Top |

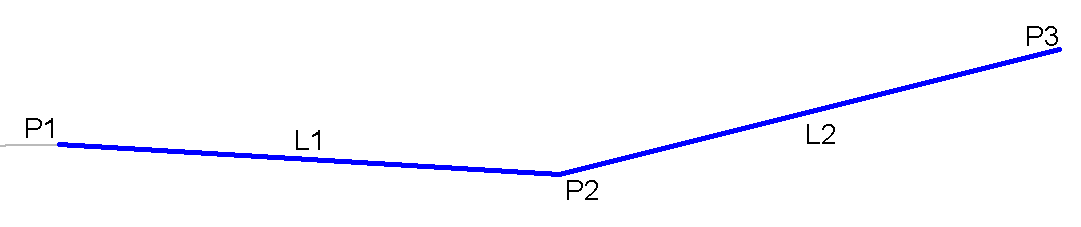

コード図
