PermeablePavement サブアセンブリは、オプションの暗渠を使用して透水性舗装の舗装材を作成するリンクとシェイプを挿入します。
アタッチメント
アタッチメント ポイントは、透水性舗装の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。

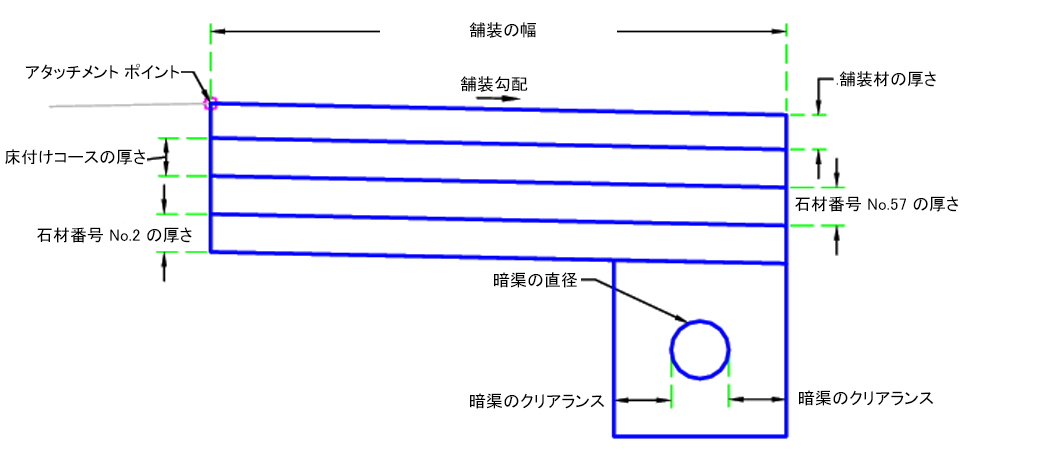

入力パラメータ
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 作成方向 | サブアセンブリを配置する側を指定します。 | 左側/右側 | 右側 |
| 舗装材の厚さ | 舗装材の厚さ | 数値、正 |
0.26 ft 0.08m |
| 床付けコースの厚さ | 床付けコースの厚さ | 数値、正 |
0.17 ft 0.05 m |
| 石材番号 57 の厚さ | 石材番号 57 | 数値、正 |
0.33 ft 0.10 m |
| 石材番号 2 の厚さ | 石材番号 2 | 数値、正 |
0.5 ft 0.15 m |
| 暗渠を含める | 暗渠を含める必要があります | はい/いいえ | はい |
| 暗渠の直径 | 暗渠の直径 | 数値、正 |
0.5 ft 0.15 m |
| 暗渠のクリアランス | 暗渠周囲の岩の距離 | 数値、正 |
0.5 ft 0.15 m |
| 舗装の幅 | 舗装の幅 | 数値、正 |
24 ft 7.3 m |
| 非透水性ライナーを含める | 舗装横断の非透水性ライナーを含めます | はい/いいえ | いいえ |
| 舗装勾配 | 舗装勾配 | 数値 | -2% |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
| 暗渠インバート | インバート暗渠の標高を変更する場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| 舗装の標高 | 舗装の勾配を変更する場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| 透水性舗装の幅 | 舗装の幅を変更する場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| 暗渠ターゲット | パイプのオフセットを変更し、パイプとオフセット線形を繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし
動作
透水性舗装の勾配は、入力パラメータ、またはオフセット ターゲットが設定されている場合はオフセット ターゲットによって決定されます。透水性舗装のシェイプは、入力パラメータから作成されます。暗渠を使用するように設定されている場合は、暗渠パイプとその周囲の材料を作成します。ターゲットが位置と標高を変更しない限り、暗渠は舗装の端部に配置されます。非透水性ライナーを含めるように設定した場合、リンク コードは作成されたリンクの底部と外側に割り当てられます。
レイアウト モードの動作
レイアウト モードの場合、入力パラメータを使用して透水性舗装を描画します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1、P2、P3、P4 | Paver | 舗装材の端部 |
| P5、P6 | Bedding | 床付けの端部 |
| P7、P8 | Stone57 | 石材 57 の床付けの端部 |
| P8、P9 | Stone2 | 石材 2 の床付けの端部 |
| P12、P13 | UnderdrainBedding | 暗渠の床付けの端部 |
| P14 | Pipe、Invert | パイプ インバート |
| L1 | Top、Paver | 舗装材の上部 |
| L2 | Paver | 舗装材の底部 |
| L3 | Bedding | 床付けの底部 |
| L4 | Stone57 | 石材 57 の底部 |
| L5 | Stone2、Datum | 石材 2 の底部 |
| L6 | UnderdrainBedding、Datum | 暗渠の床付け |
| L6-14、L16-17 | Impermeable_Liner | (オプション)非透水性ライナー リンク コード |
| S1 | Paver | |
| S2 | Bedding | |
| S3 | Stone57 | |
| S4 | Stone2 | |
| S5 | UnderdrainBedding | 暗渠の床付け |

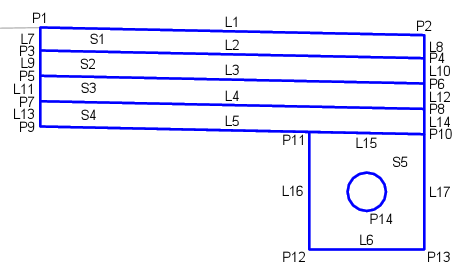

コード図
