アタッチメント ポイントから、指定されたオフセットまで指定された勾配でリンクを結合するための汎用ユーティリティです。
オフセットの代わりに線形を、また勾配の代わりに縦断を使用することもできます。

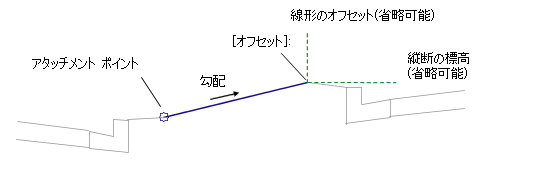

アタッチメント
アタッチメント ポイントは、リンクの始点にあります。リンクの方向は指定されたオフセットおよび勾配の位置によって決まります。
入力パラメータ
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
|
基線からのオフセット |
リンクの終点の +/- オフセット。このパラメータに正の値を指定するとこのサブアセンブリがコリドーまたは制御基線の右側に挿入されます。マイナスの値の場合、左側に挿入されます。詳細は、『Autodesk Civil 3D ユーザ ガイド ヘルプ』のコリドーに関する章の「コリドーの右側および左側にサブアセンブリを挿入する」を参照してください。 |
数値 |
10.0 m 33.0 ft |
| 横断勾配摺り付けを使用 |
横断勾配摺り付け勾配を使用するように指定します。 |
選択リスト | いいえ |
| 勾配方向 |
リンクがクラウンから離れるか、クラウンに近づくかを指定します。 |
選択リスト | クラウンから離れる |
|
勾配 |
リンクの % 勾配。負の勾配は、挿入方向に対して下向きの勾配を表します。 |
数値、勾配 |
2 (%)、(または 2:1) |
|
ポイント コード |
リンクの外側の端に割り当てられるサーフェス コードのリスト |
カンマ区切り文字列 |
P2 |
|
リンク コード |
リンクに割り当てられるコードのリスト |
カンマ区切り文字列 |
Top、Datum |
|
リンクを含まない |
このパラメータは、サーフェス リンクの追加または削除を行います。 |
はい/いいえ |
いいえ |
|
横断勾配摺り付けの使用 |
路肩に横断勾配摺り付けを使用するように指定します。 |
オプションのリスト: (a)[外側路肩の勾配]、(b)[内側路肩の勾配]、(c)[外側車線]、(d)[内側車線]、(e)[なし] |
なし |
ターゲット パラメータ
このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
|
オフセット |
[オフセット]の固定値を変更し、リンクの終点とオフセット線形を繋ぐ場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
|
勾配 |
[勾配]の固定値を変更し、リンクの終点と縦断を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
出力パラメータ
|
パラメータ |
説明 |
タイプ |
|---|---|---|
|
開始オフセット |
リンクの始点の +/- オフセット |
数値 |
|
開始標高 |
リンクの始点の標高 |
数値 |
|
終了オフセット |
リンクの終点の +/- オフセット |
数値 |
|
終了標高 |
リンクの終点の標高 |
数値 |
動作
アタッチメント ポイントから、指定されたオフセットまで指定された勾配でリンクを追加します。
このサブアセンブリには、[横断勾配摺り付けの使用]というオプションの入力パラメータがあります。路肩に横断勾配摺り付けを使用する場合に指定できます。このパラメータで指定できるのは、(a)[外側路肩の勾配]、(b)[内側路肩の勾配]、(c)[外側車線]、(d)[内側車線]、(e)[なし]です。既定の設定は[なし]です。
入力オフセット値がマイナスの値で横断勾配摺り付けが指定されている([横断勾配摺り付けの使用]パラメータが[なし]以外に設定されている)場合、左側車線または路肩の値が使用されます。オフセットがプラスの値で指定されている場合、右側横断勾配摺り付けの値が使用されます。
レイアウト モードの動作
レイアウト モードの場合、指定されたオフセットおよび勾配パラメータから計算したリンクを表示します。
ポイント、リンク、およびシェイプ コード
なし

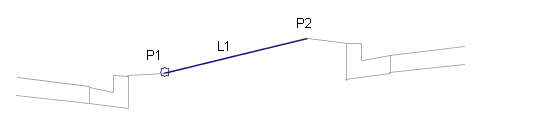

コード図
