ClarkCountyExtrudedCurb

ClarkCountyExtrudedCurb サブアセンブリは、クラーク郡の押し出し縁石を作成するためのリンクを挿入します。

使用する寸法が標準プランの解釈と一致することを確認する必要があります。

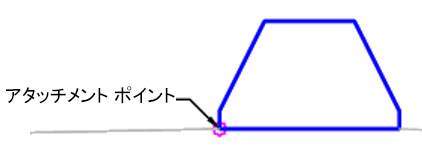

例 1: タイプ 1

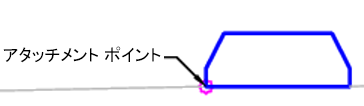

例 1: タイプ 2

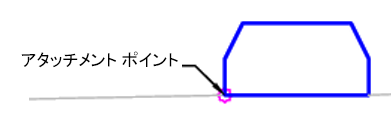

例 1: タイプ 3

アタッチメント

アタッチメントポイントは、縁石の前面エッジ上にあります。

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
縁石タイプ	使用する縁石タイプ	タイプ 1/タイプ 2/タイプ 3	タイプ 3

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

なし。

なし

このサブアセンブリは、選択したタイプに基づいてクラーク郡の押し出し縁石を作成します。

レイアウトモードの場合、入力パラメータにより指定される情報に従って、縁石のシェイプを描画します。

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
