Dam

Dam サブアセンブリは、ダムの表現を作成するためのリンクを挿入します。進行状況プロファイルは、進行状況を反映するようにダム ジオメトリを調整するためのものです。

アタッチメント

アタッチメント ポイントは、ダムの中心にあります。

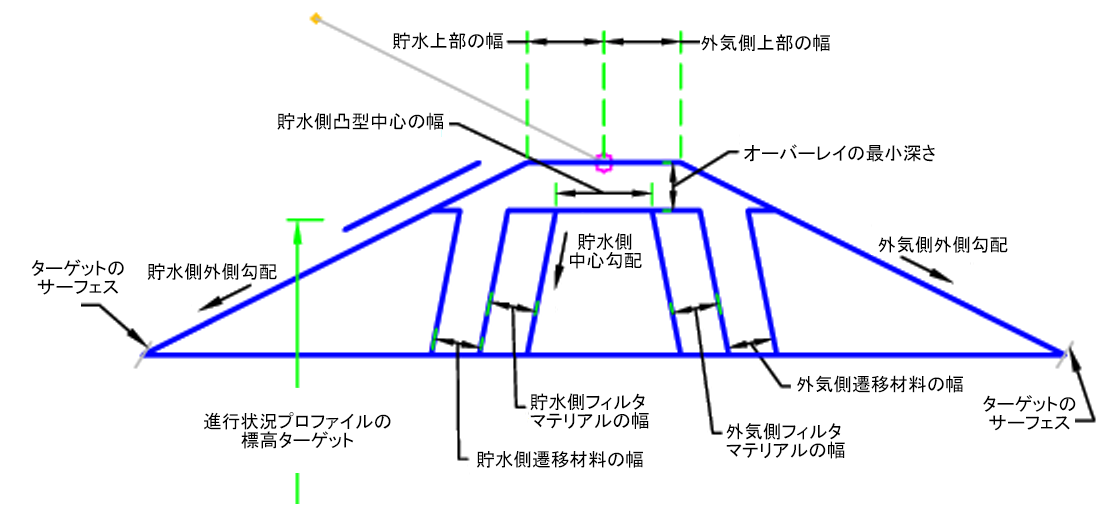

入力パラメータ

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
貯水側外側勾配	貯水に面しているダムの外側勾配	勾配	2 ( : 1)
外気側外側勾配	貯水に背を向けた外側勾配	勾配	2 ( : 1)
貯水側中心勾配	貯水に面しているダムの中心勾配	勾配	0.2 ( : 1)
外気側中心勾配	貯水に背を向けた中心勾配	勾配	0.2 ( : 1)
凸型の中心厚さ	ダム上部の中心の厚さ	数値、正	1.5 ft 0.45 m
貯水側凸型中心の幅	コントロール ポイントから貯水に面した側までの幅	数値	2 ft 0.6 m
外気側凸型中心の幅	コントロール ポイントから外気に面した側までの幅	数値	4 ft 1.2 m
外気側遷移材料の幅	土石と貯水の反対側に面した中心の間の遷移材料の幅	数値、正	2 ft 1.2 m
貯水側遷移材料の幅	土石と貯水に面した中心の間の遷移材料の幅	数値、正	2 ft 1.2 m
貯水側フィルタ マテリアルの幅	貯水に面したフィルタ マテリアルの幅	数値、正	2 ft 1.2 m
外気側フィルタ マテリアルの幅	貯水の反対側に面したフィルタ マテリアルの幅	数値、正	2 ft 1.2 m
ライナー マテリアル オフセット	ライナーが横断で表示するために表層からオフセットする必要がある距離	数値、正	0.25 ft 0.1 m
貯水上部の幅	参照ポイントから貯水までを測定されるダムの上部の幅	数値、正	7.5 ft 2.2 m
外気側上部の幅	参照ポイントから反対側の貯水までを測定されるダムの上部の幅	数値、正	7.5 ft 2.2 m

ターゲット パラメータ

このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。

パラメータ	説明	ステータス
ダム法面展開サーフェス	法面展開サーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。	必須
進行状況プロファイル	標高ターゲットの標高に基づいてダムの進行状況を表示する場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。	オプション

ランタイム ロジックの割り当て

なし。

出力パラメータ

なし

動作

最初のポイントをアタッチメント ポイントに設定します。外側法面展開リンクが作成されます。ダムの内部構造は、入力パラメータに基づいて作成されます。ダムの底部サーフェスは、[ダム法面展開サーフェス]に基づいています。

進行状況プロファイルがある場合、シェイプは進行状況の標高に基づいて計算されます。標高は水平サーフェスとして適用されます。

レイアウト モードの動作

レイアウトモードの場合、入力パラメータで高さ 20 ft (6 m)を指定してダムを表示します。

ポイント、リンク、およびシェイプ コード

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。

ポイント、リンク、またはシェイプ	コード	説明
P1	TopCenter	ダムの上部中心
P2	TopRight	ダムの右上
P3-P12	Dam	Dam
P13	TopLeft	ダムの左上
L4-L10	Datum
S1	Rockfill
S2	TransitionMaterial
S3、S5	FilterMaterial
S4	Core
S6	Rockfill

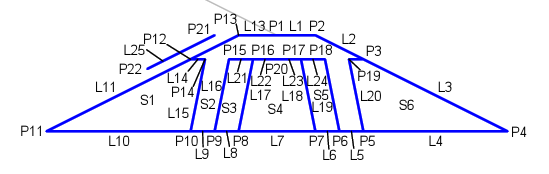

コード図
