APWACurbs

APWACurbs サブアセンブリは、路盤のある標準コンクリート街渠のリンクを挿入します。街渠の寸法は、2012 年版の公共工事の APWA 標準プランに基づいています。

使用する寸法が標準プランの解釈と一致することを確認する必要があります。

APWA 縁石 A1-6 と A1-8

APWA 縁石 A3-6 と A3-8

APWA 縁石 B1-6

APWA 縁石 B2-6

APWA 縁石 B3-6

APWA 縁石 C1-6 と C1-8

APWA 縁石 C2-6

APWA 縁石 D1-6 と D1-8

APWA 縁石 A2-6 と A2-8

アタッチメント

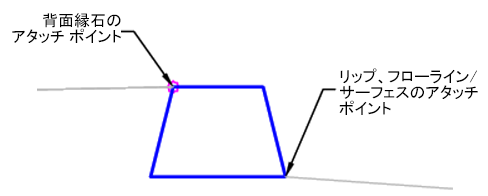

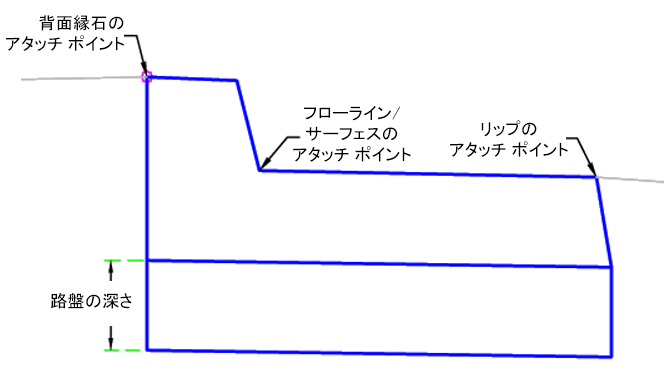

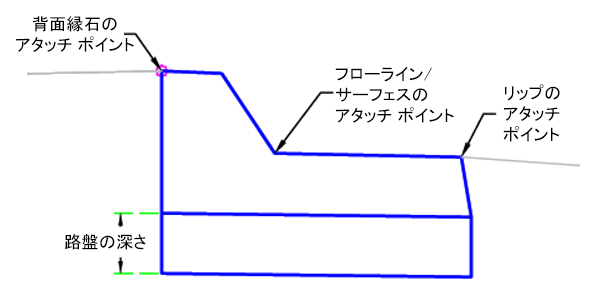

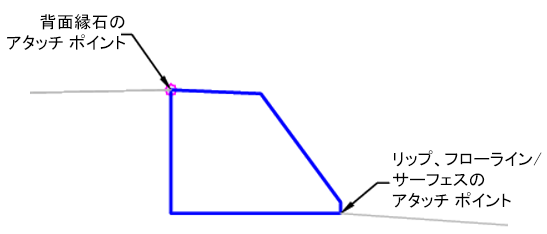

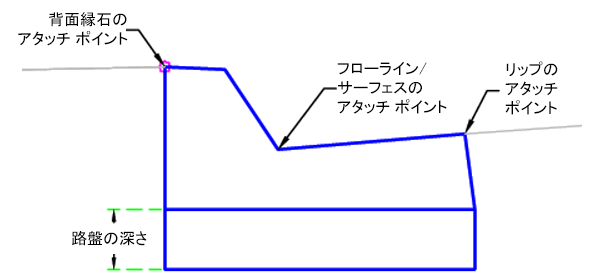

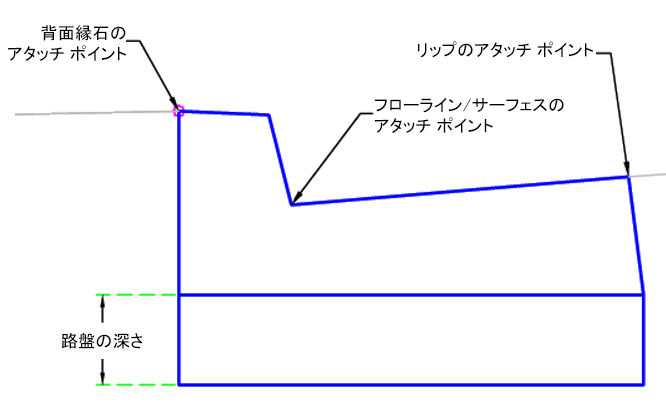

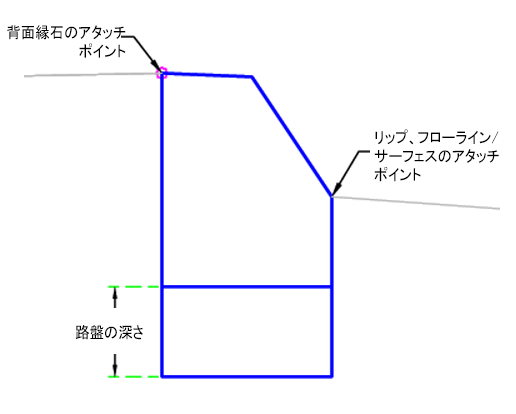

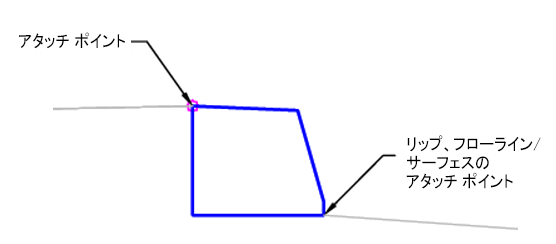

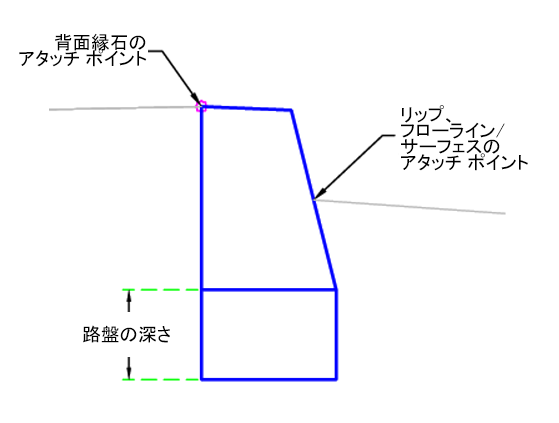

アタッチメントポイントは、側溝のフランジポイント、縁石の背面、または縁石の前面にあります。

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリをアタッチメントポイントの右側と左側のどちらに挿入するか指定します。	左側/右側	右側
縁石タイプ	使用する縁石を指定します。	A1-6 / A1-8 / A2-6 / A2-8 / A3-6 / A3-8 / D1-6 / D1-8 / C1-6 / C1-8 / B1-6 / B2-6 / B3-6 / D2-6 / C2-6	A1-6
アタッチポイント	縁石のアタッチポイントの位置を指定します。	リップ/背面縁石/フローラインサーフェス	10.0 ft 3.0 m
路盤の深さ	フランジポイントにおける路盤の深さ。路盤がない場合は、ゼロを指定します。	数値、正	0.5 ft 0.150 m

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

なし。

なし。

なし

縁石と側溝のリンクは、サブアセンブリ内に保存された値に基づいて挿入されます。寸法はすべて、ゼロ以外の正の値です。路盤の深さをゼロ以外に指定すると、路盤層は挿入されません。路盤層は縁石の背面の下端で閉じられます。

このサブアセンブリは、(a)側溝(またはリップ)の内側の端、(b)縁石の背面、(c)縁石や側溝のフローライン(またはサーフェス)にアタッチメントポイントを持つ、選択した縁石、街渠、またはサーフェス縁石、のシェイプを作成します。

レイアウトモードの場合、このサブアセンブリは指定された入力パラメータに基づき、縁石および側溝コンポーネントを表示します。

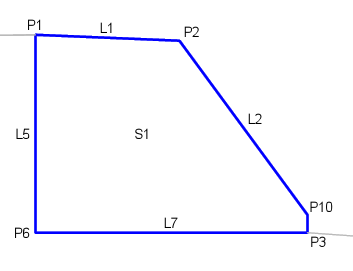

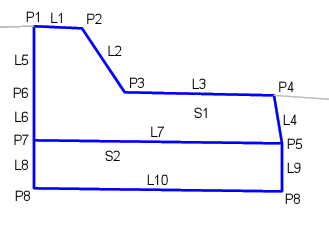

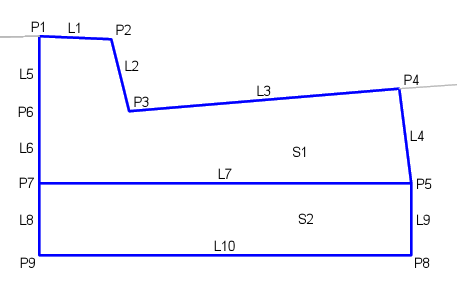

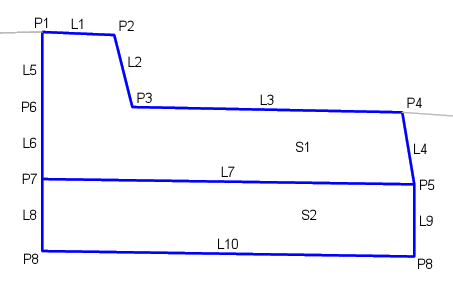

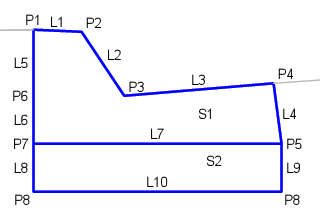

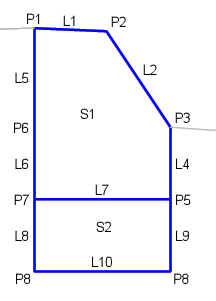

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
