ChannelDrain サブアセンブリは、走行車線に沿って水を収集する排水溝を作成するためのポイントとリンクを挿入します。
アタッチメント
アタッチメント ポイントは、排水溝の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。
入力パラメータ
注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 作成方向 | サブアセンブリを配置する側を指定します。 | 左側/右側 | 右側 |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
| 標高 | パイプ インバートを変更する場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし

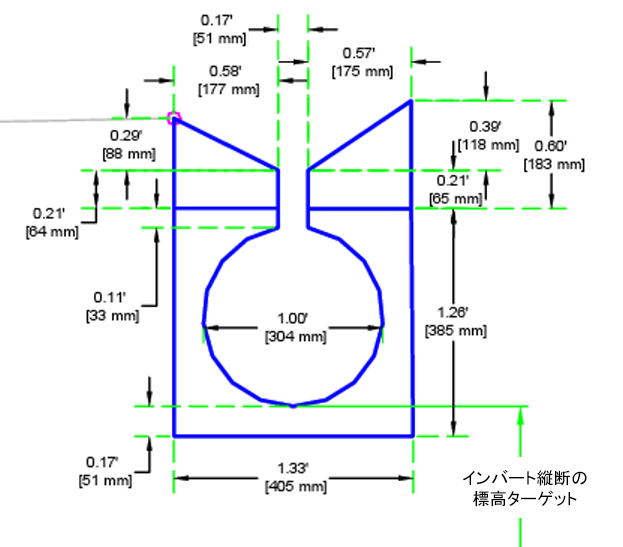

動作
最初のポイントをアタッチメント ポイントに設定します。ポイントとリンクは、サブアセンブリ内に保存された値に基づいて挿入されます。
レイアウト モードの動作
レイアウト モードの場合、サブアセンブリが描画されます。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1-P4、P9、P10 | Concrete | 流入口のコンクリート コーナー |
| P5、P8 | ConcBottom | コンクリートの底部コーナー |
| P6、P7 | Slurry | Slurry |
| P11-P13 | Pipe | パイプ ポイント |
| L1、L2 | Concrete、Top | コンクリートの上部 |
| L3、L7、L10、L11 | Concrete | 流入口のコンクリート |
| L5 | Slurry | パイプ スラリー |
| L12-L14 | Pipe | パイプ リンク |
| S1、S2 | Concrete | 流入口のコンクリート |
| S3 | Slurry | パイプ周囲のスラリー |
コード図
