SoundWall サブアセンブリは、Caltrans 標準プラン B15-1 に基づいて防音壁を作成するためのリンクとシェイプを挿入します。
使用する寸法が標準プランの解釈と一致することを確認する必要があります。

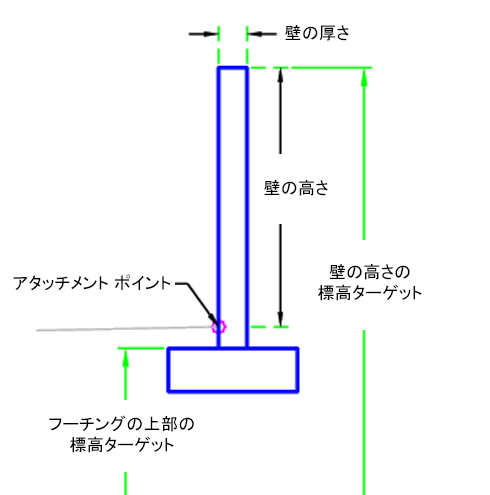

独立フーチング:

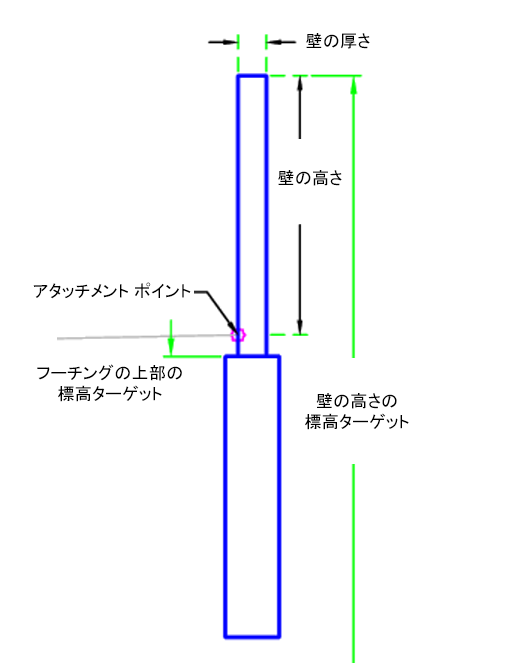

トレンチ フーチング:
アタッチメント
アタッチメント ポイントは防音壁の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。
入力パラメータ
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 作成方向 | サブアセンブリを配置する側を指定します。 | 左側/右側 | 右側 |
| フーチングのシェイプ | 使用するフーチングのシェイプ | 独立フーチング/トレンチ フーチング | トレンチ フーチング |
| フーチングの例 | フーチングの例 | 例 1/例 2 | 例 2 |
| 壁の高さ | アタッチメント ポイント上部の壁の高さ | 数値、正 |
6 ft 2 m |
| 壁の厚さ | 壁の厚さ | 数値 |
0.66 ft 0.20 m |
| 土壌の強度 | 土壌の強度 | 土壌 25/土壌 30/土壌 35 | 土壌 30 |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
| 壁の高さ | 壁の高さを変更して、壁上部の標高と縦断の標高を結び付ける場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| フーチングの上部 | フーチングの上部を変更して、フーチング上部の標高と縦断の標高を結び付ける場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
ランタイム ロジックの割り当て
防音壁のフーチングの寸法は入力パラメータに基づいてサブアセンブリ内に表示されます。
出力パラメータ
なし
動作
最初のポイントをアタッチメント ポイントに設定します。フーチングの寸法は入力パラメータによって決定されます。壁のポイント、リンク、シェイプが作成されてから、フーチングが作成されます。
レイアウト モードの動作
レイアウトモードの場合、このサブアセンブリは入力パラメータに基づいて防音壁を描画します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1、P4 | W_Hinge | 壁のヒンジ ポイント |
| P2 | W_Front | 壁の正面 |
| P3 | W_Back | 壁の背面 |
| P7 | W_Outside | フーチング外側のコーナー |
| P10 | W_Inside | フーチング内側のコーナー |
| L1-L3 | Top、Wall | 壁の上部 |
| L4-L5 | Wall | 壁面 |
| L9 | Footing_Bottom | |
| S1 | 脚壁 | |
| S2 | Footing |

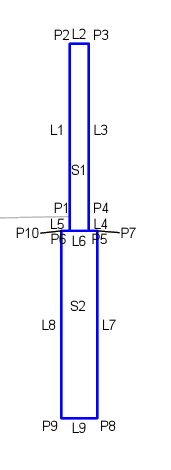

コード図
