ReinforcedConcreteCribWall

ReinforcedConcreteCribWall サブアセンブリは、Caltrans 標準プラン C7A に基づいて、鉄筋コンクリートの井桁壁を作成するためのリンクを挿入します。

使用する寸法が標準プランの解釈と一致することを確認する必要があります。

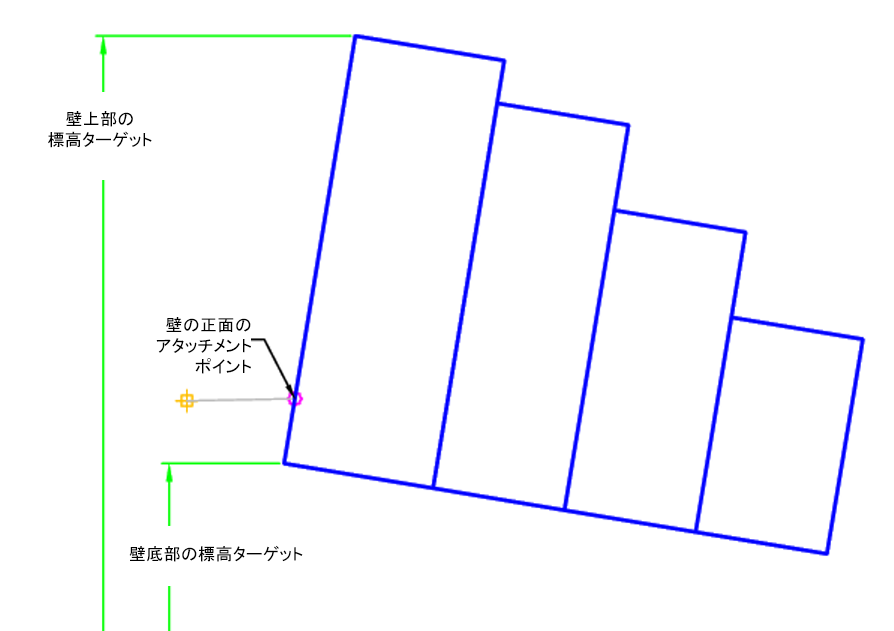

例: 壁の正面

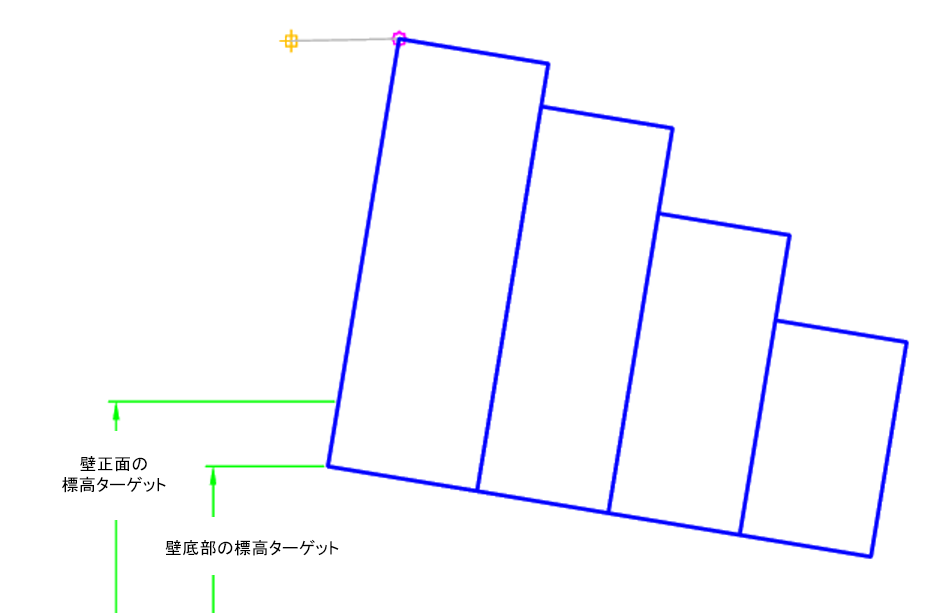

例: 壁の上部

アタッチメント

アタッチメントポイントは、最初の切土または盛土法面の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
壁の縦勾配	壁の縦勾配	垂直/B 1:6/B 1:4	B 1:6
荷重の例	荷重の例	平面/堤防	フラット
壁タイプ	壁タイプ	タイプ A/タイプ B/タイプ C	タイプ C
アタッチポイント	アタッチポイント	壁の上部/壁の正面	壁の正面

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

パラメータ	説明	ステータス
壁の底部	壁の標高の底部を設定する場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション
壁の正面	壁の標高ポイントの正面を設定する場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション(アタッチメントポイント = 壁の上部)
壁の上部	壁の標高の上部を設定する場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクトタイプが使用できます。	オプション(アタッチメントポイント = 壁の正面)

壁の寸法は、入力パラメータと Caltrans 標準プラン C7A に保存された値を使用して設定されます。

なし

最初のヒンジポイントをアタッチメントポイントに設定します。壁の寸法は、入力パラメータに基づいてランタイムの論理割り当てを使用して設定されます。シェイプが作成されます。

レイアウトモードの場合、このサブアセンブリは入力パラメータに基づいて鉄筋コンクリートの井桁壁を描画します。

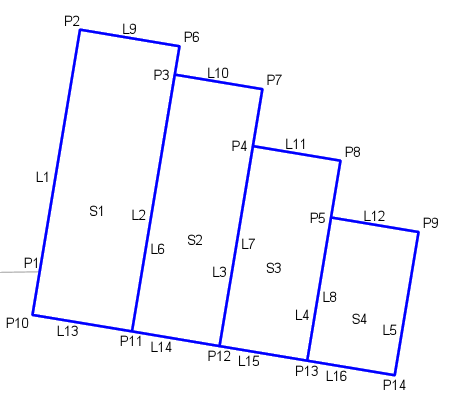

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
