Driveway サブアセンブリは、デタッチされた歩道のある車道を作成するためのリンクを挿入します。私道、縁石、および側溝は、公共建設の 2012 年版 APWA 標準プランに基づいています。
使用する寸法が標準プランの解釈と一致することを確認する必要があります。

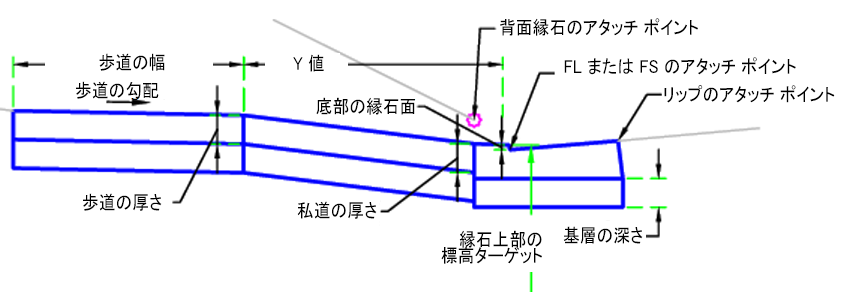

縁石のすべて:

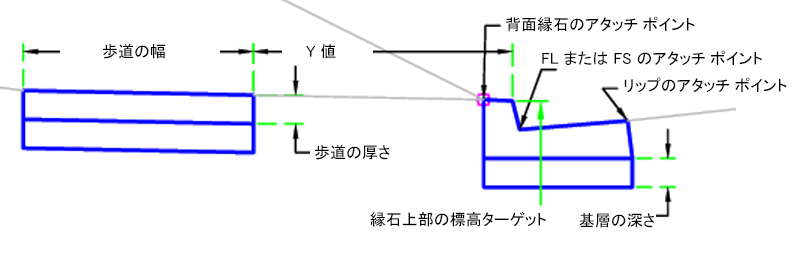

最小縁石:

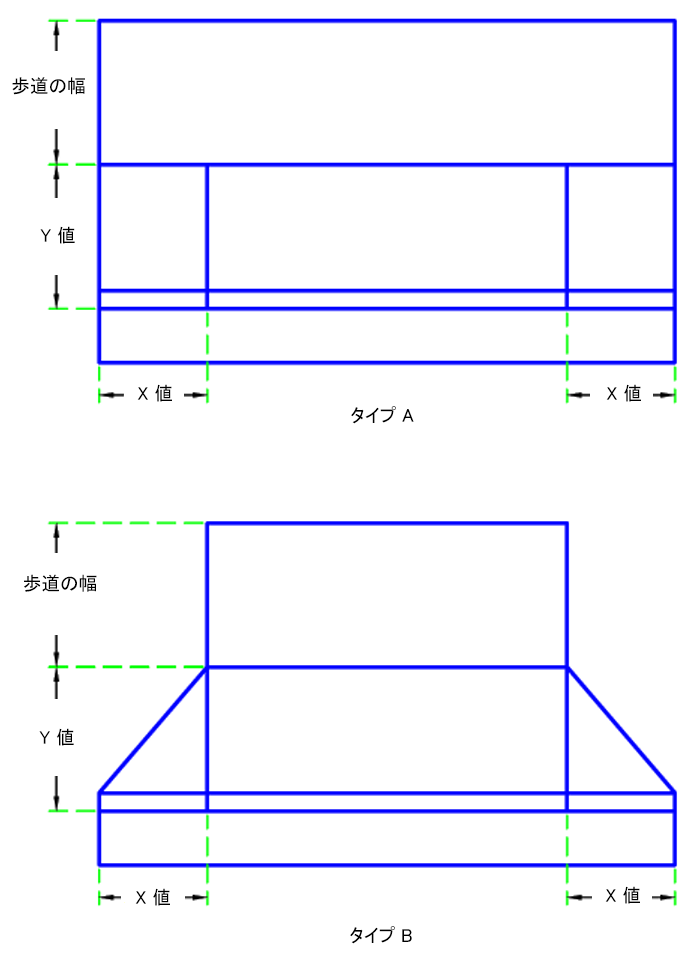

計画:
アタッチメント
アタッチメント ポイントは、リップ、縁石の背面、または縁石と側溝のフローライン/サーフェスにあります。
入力パラメータ
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 作成方向 | サブアセンブリを配置する側を指定します。 | 左側/右側 | 右側 |
| 縁石タイプ | 使用する縁石を指定します | A1-6/A1-8/A2-6/A2-8/A3-6/A3-8/B1-6/B2-6/B3-6 | A2-6 |
| アタッチ ポイント | 縁石のアタッチ ポイントの位置を指定します | リップ/縁石背面/フローライン/サーフェス | リップ |
| 基層の深さ | フランジ ポイントにおける路盤の深さ。路盤がない場合は、ゼロを指定します。 | 数値、正 |
0.5 ft 0.15 m |
| 底部の縁石面 | 私道の最低点における縁石面の高さ | 数値、正 |
0.083 ft 0.025 m |
| 私道タイプ | 私道のタイプ | タイプ A/タイプ B | タイプ B |
| 私道の厚さ | 私道の厚さ | 数値、正 |
0.5 ft 0.15 m |
| 歩道の厚さ | 歩道の厚さ | 数値、正 |
0.5 ft 0.15 m |
| 歩道の幅 | 歩道の幅 | 数値、正 |
4 ft 1.2 m |
| 歩道の勾配 | 歩道の勾配 | 数値 | 2% |
| Y 値 | 縁石に沿って測定した翼の距離 | 数値、正 |
4 ft 1.2 m |
| X 値 | 私道ランプの幅 | 数値、正 |
3 ft 1 m |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
| 縁石の上部 | 私道作成用に始動の状態を判断するために使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | 必須 |
ランタイム ロジックの割り当て
縁石、側溝、私道の寸法。
出力パラメータ
なし
動作
最初のポイントをアタッチメント ポイントに設定します。縁石と側溝のシェイプが作成されます。縁石の上部は、縁石上部の縦断に基づいて調整されます。
私道のタイプは、ユーザ パラメータによって決定されます。縁石上部の標高ターゲットにより、縁石の上部を縁石の高さよりも高くしたり、または低位置の縁石面よりも低くすることはできません。縁石上部の標高を高くすると、縁石の高さは最大になります。縁石上部の標高を低くすると、フローライン/サーフェスと低位置の縁石面よりも標高が高くなります。
タイプ A の場合:
私道全長に歩道が配置されます。私道の勾配は、X 値の距離における縁石すべての高さと歩道の勾配に基づいています。
タイプ B の場合:
私道全長には、歩道は配置されません。縁石に沿って測定した距離が Y の場合、私道の翼の形状は三角形です。私道の距離は、縁石の高さおよび X と Y の入力パラメータに比例します。
歩道:
歩道の位置は、私道に沿った縁石すべての高さになると想定して、入力パラメータから作成されます。
レイアウト モードの動作
レイアウトモードの場合、このサブアセンブリは縁石の全高および歩道を描画します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1 | BackCurb | 縁石の背面 |
| P2 | TopCurb | 縁石の上部 |
| P3 | FinishSurface | 地形面またはフローライン |
| P4 | Flange | 側溝のフランジ |
| P10 | Driveway_Outside Sidewalk_Inside | 歩道内の私道の外側 |
| P11 | Sidewalk_Outside | 歩道の外側 |
| L1-L3、L6 | Top、Curb | 縁石の上部 |
| L4 | Driveway、Top | 私道の上面 |
| L5 | Sidewalk、Top | 歩道の上面 |
| L8 | CurbBottom、Datum | 縁石の底部 |
| L9、L15、L21 | SubBase、Datum | 路盤底面 |
| L14 | Driveway_Sub | 私道コンクリートの底面 |
| L17 | Sidewalk_Sub | 歩道の底部 |
| S1 | Curb | コンクリート縁石領域 |
| S2、S4、S6 | SubBase | 路盤 |
| S3 | Driveway | コンクリート私道領域 |
| S5 | Sidewalk | コンクリート歩道領域 |

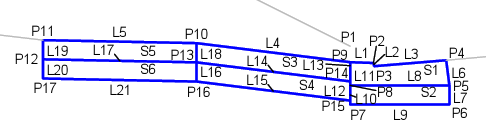

コード図
