PipeTrenchAdjustDiameter

PipeTrenchAdjustDiameter はトレンチ内に単一のパイプを持つサブアセンブリです。このサブアセンブリでは、床付けの基層と砕石埋め戻しの土量計算を実行できます。

高さは砕石埋め戻しの横断面で変化する一方で、他のパラメータは一定になります。すべての高さ、幅、直径はトレンチ間で変化します。トレンチの高さは、トレンチの底面からターゲット サーフェスまでの距離として測定されるため、線形に応じて異なります。余堀りの側面は、高さが 12 フィート(3.5 m)未満である場合は垂直になります。高さがそれを超える場合は、300% の勾配になります。縦断はパイプの中心に準拠します。

アタッチメント

既定では、アタッチメント ポイントは、パイプの中心にあります。

入力パラメータ

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
底面の幅	パイプ トレンチ底部の幅	数値、正	3 ft 1 m
パイプの土被り	パイプ頂点からサーフェスまでのトレンチの高さ	数値、正	0.5 ft 0.15 m

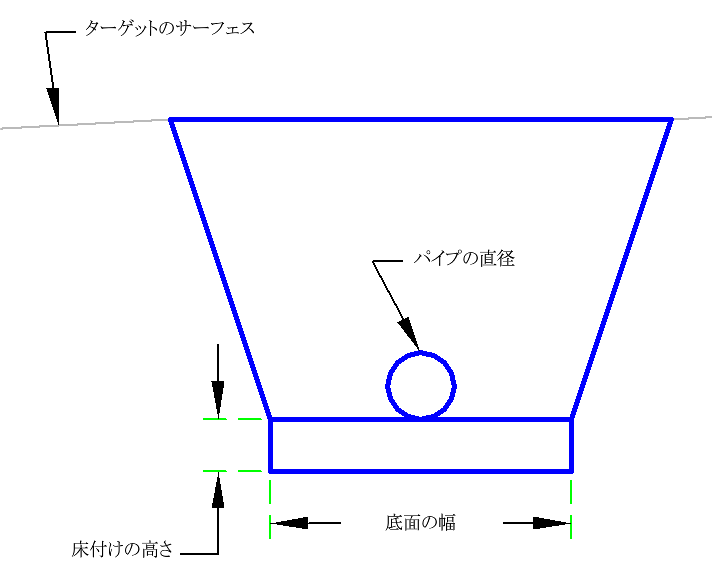

パイプの直径	パイプの直径	数値、正	0.667 ft 0.2 m
床付けの高さ	トレンチ底部より上のパイプの床付けの深さ	数値、正	0.166 ft 0.05 m

ターゲット パラメータ

このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。

パラメータ	説明	ステータス
法面展開サーフェス	法面展開サーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。	必須

ランタイム ロジックの割り当て

なし。

出力パラメータ

なし。

動作

トレンチ底面の標高は、「縦断勾配線の標高 - パイプの半径 + 床付けの高さ」という式で計算されます。水平方向のトレンチ底面リンクは、トレンチ底面の標高位置で、アタッチメント ポイント オフセットの周辺に対称的に配置されます。トレンチの高さが 12 フィート(3.5m)未満である場合は、トレンチの側面は垂直になります。この高さを超えると、トレンチ側面は 300% の勾配になります。どちらの場合でも、側面勾配は既存のサーフェスに向かって上方向に延長されます。

レイアウト モードの操作

レイアウト モードの場合、このサブアセンブリによってトレンチが描画されます。

ポイント、リンク、およびシェイプ コード

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。

ポイント、リンク、またはシェイプ	コード	説明
P1	PipeBottom	パイプの底部
P2	BeddingBottomCenter	床付けの底面中央
P3	PipeBackfillBottom_In	パイプ埋め戻しの内側下端
P4	PipeBeddingBottom_In	パイプ床付けの内側下端
P6	PipeBeddingBottom、Datum	パイプ床付けの外側下端
P7	PipeBackfillBottom_Out	パイプ埋め戻しの外側下端
P9	Hinge、Top
P10	Top
P11	Pipe
P12	PipeTop	パイプの頂点
P13	Pipe
P14	PipeCenter	パイプの中心
L1、L5	PipeBackfillBottom	パイプ埋め戻しの下部
L2、L4	PipeBedding	パイプ床付け
L3	PipeBeddingBottom、Datum	パイプ床付けの底面
L6 ～ L7	Pipe
L8	TrenchSlopeInner	内側のパイプ トレンチ勾配
L9	TrenchSlopeOuter	外側のパイプ トレンチ勾配
L10	Top
S1	PipeBedding	パイプ床付け
S2	TrenchMaterial	トレンチ埋め戻し材

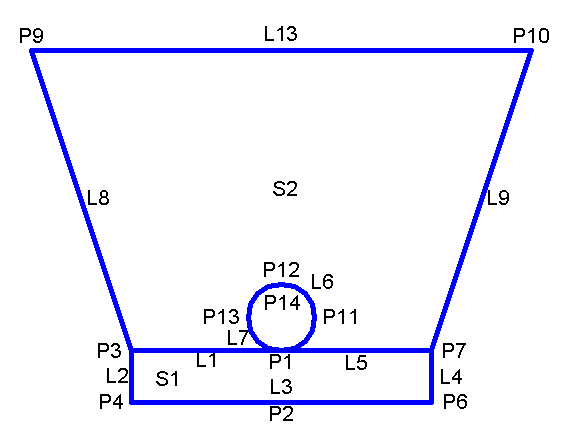

コード図
