ValleyGutter

ValleyGutter サブアセンブリは、コンクリート製のアーチ型排水溝です。定義済みの形状から選択することにより、幅と曲率を定義することができます。

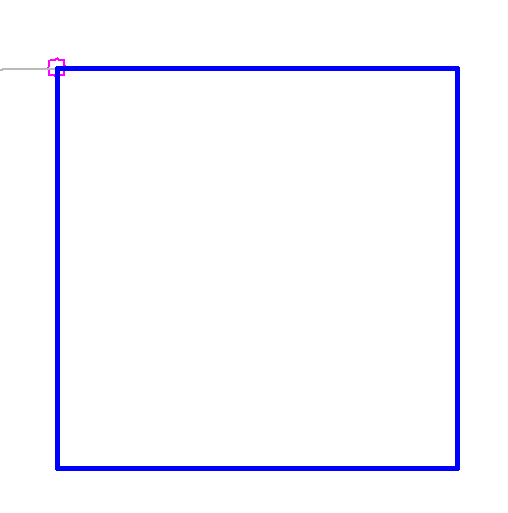

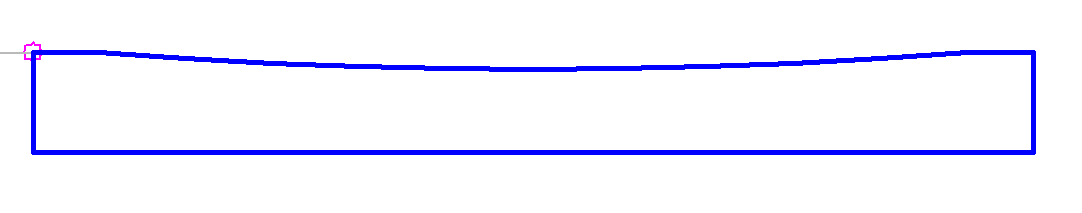

IIA1 の場合:

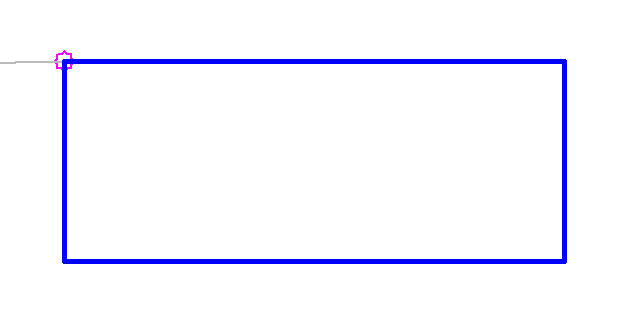

IIB1 の場合:

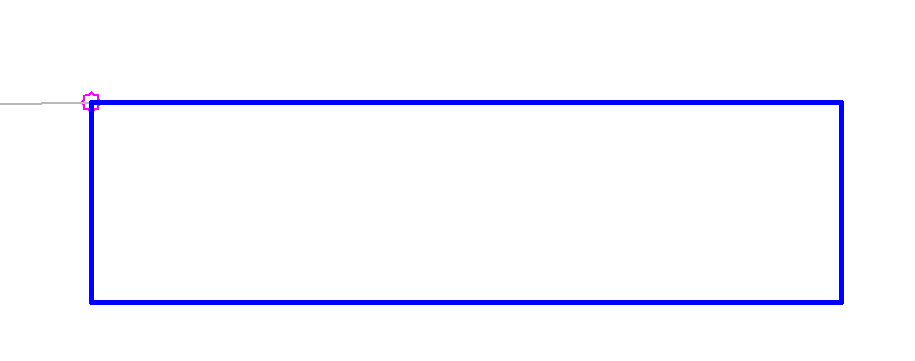

IIC1 の場合:

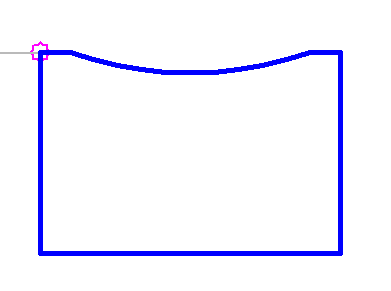

IID1 の場合:

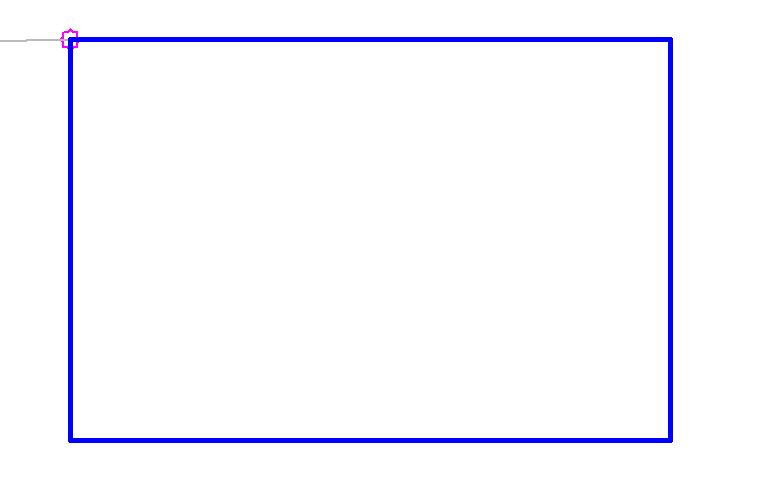

IIE1 の場合:

IIA2 の場合:

IIB2 の場合:

IIE2 の場合:

IID2 の場合:

アタッチメント

アタッチメント ポイントは、排水溝の内側ポイントにあります。

入力パラメータ

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ

説明

タイプ

既定値

作成方向 サブアセンブリを配置する側を指定します。 左側/右側 右側
基準面リンク コード 構成リンクに割り当てられるコードのリスト。 カンマ区切り文字列 構成
上面リンク コード 上面リンクに割り当てられるコードのリスト。 カンマ区切り文字列 Top
シェイプ コード このサブアセンブリによって形成されたシェイプ(存在する場合)に割り当てられるシェイプ コードのリスト カンマ区切り文字列 帯
帯タイプ 排水溝のシェイプを指定します。 IIA1、IIB1、IIC1、IID1、IIE1、IIA2、IIB2、IIE2、IID2 IIA2

ターゲット パラメータ

なし。

ランタイム ロジックの割り当て

なし。

出力パラメータ

なし。

動作

このサブ アセンブリは、指定した入力パラメータに基づく V 型排水溝のシェイプを挿入します。すべての寸法はサブアセンブリ内で設定されています。

レイアウト モードの操作

レイアウト モードの場合、このサブアセンブリは選択した排水溝タイプで構成されるリンクを表示します。

ポイント、リンク、およびシェイプ コード

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。

ポイント、リンク、またはシェイプ

コード

説明

P1 Top、Hinge
P2、P3、P8、P9 Datum
P4 ～ P7、P10 Top
L1、L3、L8、L10 Concrete、Datum
L2、L9 Datum
L4、L5、L11 Top
S1、S2 ValleyGutter

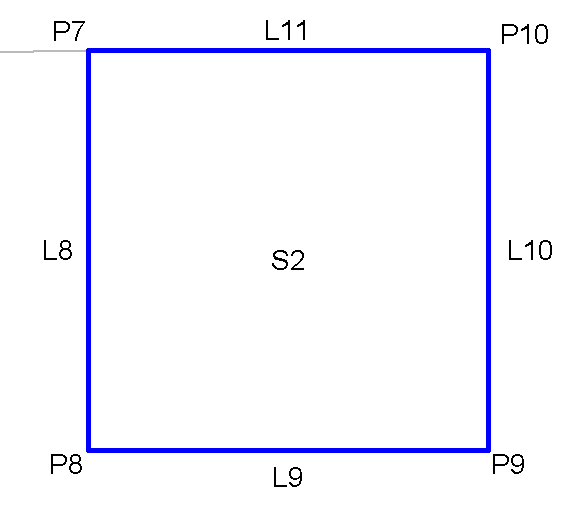

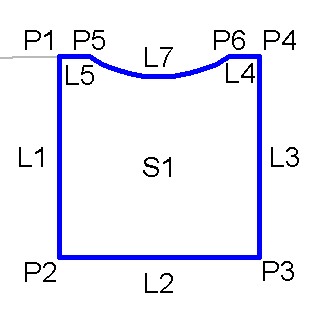

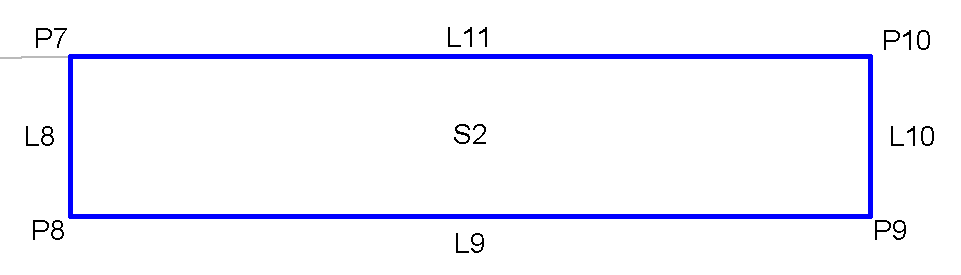

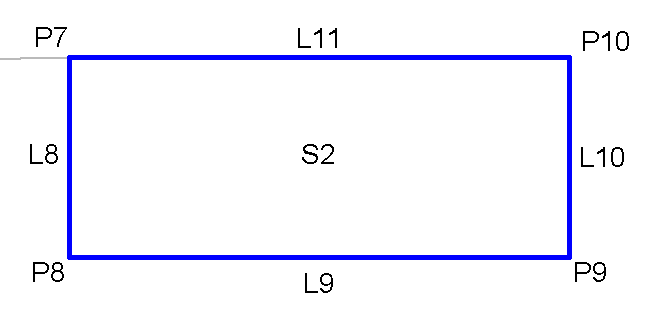

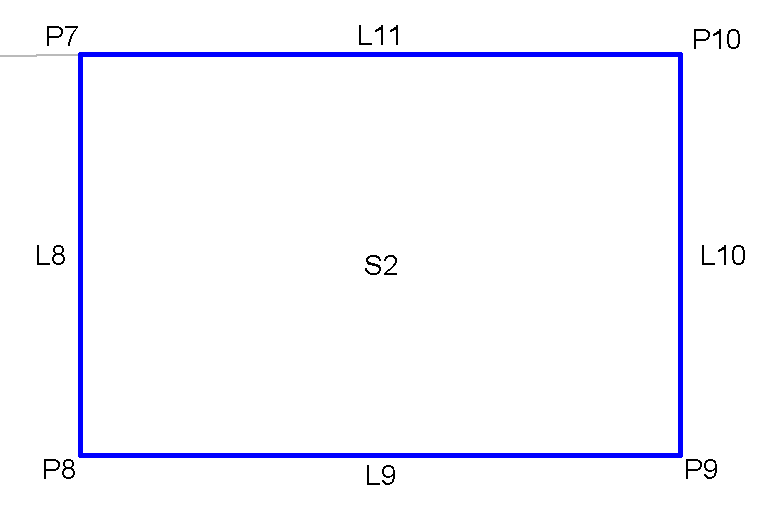

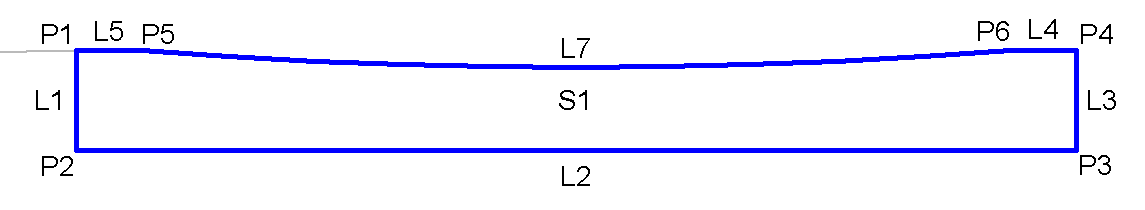

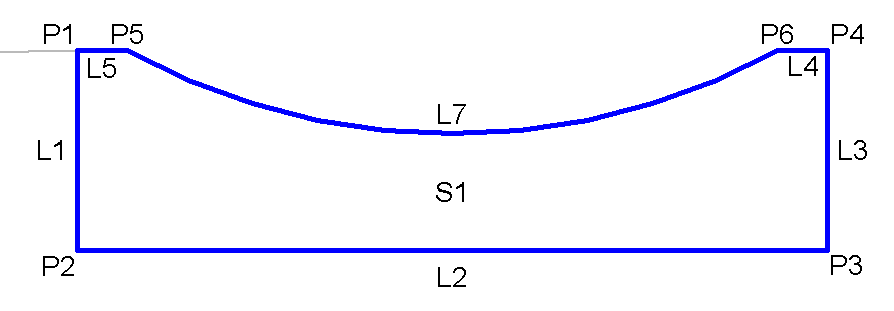

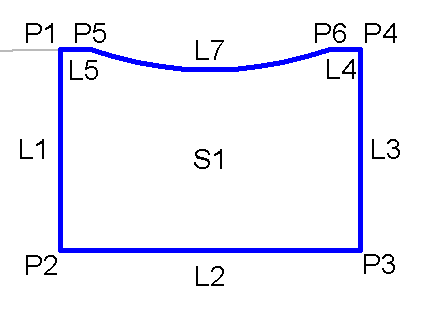

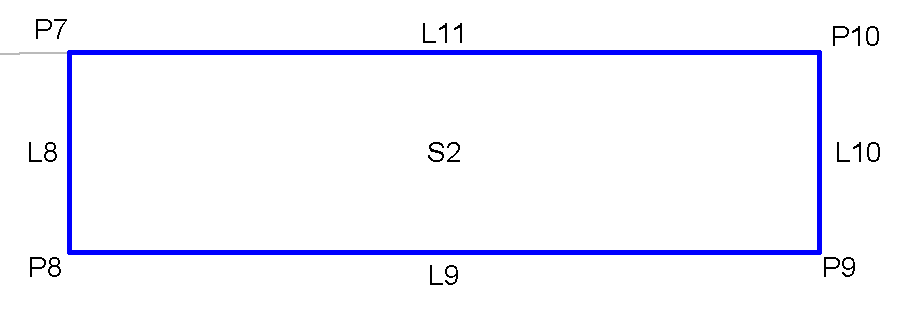

コード図

IIA1 の場合:

IIB1 の場合:

IIC1 の場合:

IID1 の場合:

IIE1 の場合:

IIA2 の場合:

IIB2 の場合:

IIE2 の場合:

IID2 の場合:

親トピック: Autodesk Civil 3D PKT サブアセンブリのサブアセンブリ リファレンス
