EvenSlopeDitch サブアセンブリは、排水溝を作成して、アセンブリの左右いずれかの側に追加します。
アタッチメント
アタッチメント ポイントは、最初のリンクの内側の端にあります。

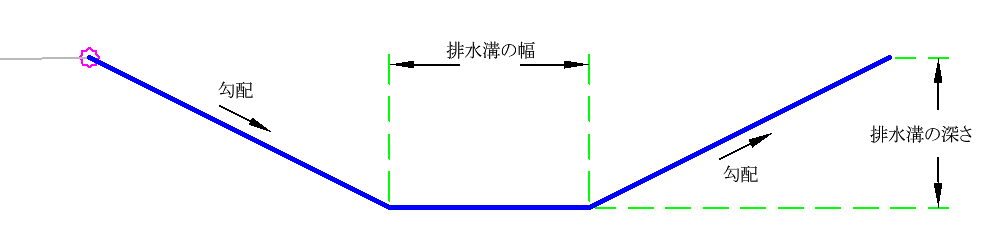

入力パラメータ
注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
|
作成方向 |
サブアセンブリを配置する側を指定します。 | 左側/右側 |
右側 |
|
排水溝の深さ |
アタッチメント ポイントから下り法面リンクの下端までの排水溝底面の深さ。 | 数値、正 |
3 ft 1 m |
|
勾配 |
排水溝側面の勾配。 | 数値、正 |
2 (: 1) |
|
排水溝の幅 |
排水溝の幅。 | 数値、正 |
2 ft 0.6 m |
ターゲット パラメータ
なし。
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし。
動作
このサブアセンブリでは、入力パラメータを使用して排水溝のシェイプを作成することができます。
レイアウト モードの操作
レイアウト モードの場合、このサブアセンブリは入力パラメータに基づいて排水溝で構成されるリンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1 | Hinge、Top | ヒンジ ポイント |
| P2 | Ditch_In、Bottom_Ditch | 排水溝の内側下端 |
| P3 | Ditch_Out、Bottom_Ditch | 排水溝の外側下端 |
| P4 | Hinge | |
| L1 | Top、Datum、Ditch、Foreslope、Slopes | 下り法面 |
| L2 | Top、Datum、Ditch | 排水溝底面 |
| L3 | Top、Datum、Ditch、Backslope | 上り法面 |

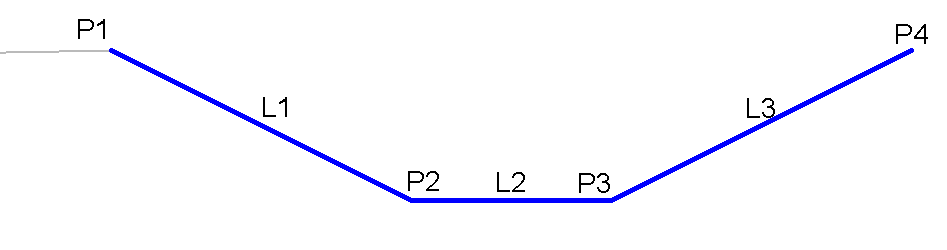

コード図
