線形上で 2 曲線間に非固定線を追加するには

2 つの曲線間で接線の保持を必要とする設計領域に条件付きの線形ジオメトリを構築するために、非固定線を追加します。

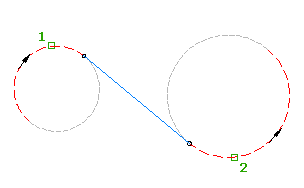

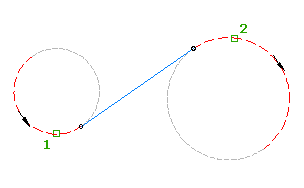

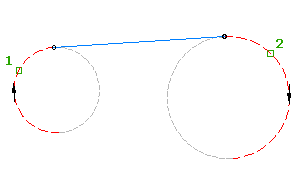

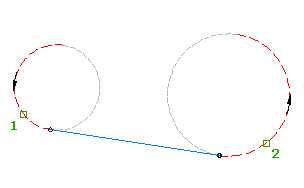

この図形は、両方のアタッチメント曲線(2)との接線を維持します。曲線の方向によっては、この図形の解決は 4 つあります。

非固定線(2 曲線間)を追加するには

1. 線形をクリックします。[線形]タブ[修正]パネル[ジオメトリ エディタ] 検索をクリックします。
2. [線形レイアウト ツール]ツールバーで、[非固定線(2 曲線間)]をクリックします。
3. 追加する非固定線の始点となる曲線図形を指定します。
4. 追加する非固定線の終点となる曲線図形を指定します。
