縦断ビューでパイプ配管に沿って曲げを追加、削除するには

パイプ配管の垂直方向の交点で曲げを使用して、パスベースの圧力管ネットワークを修正します。

縦断ビューでパイプ配管に曲げと垂直方向の交点を追加する

1. 縦断ビューでパイプ配管を選択します。[圧力管ネットワーク縦断レイアウト]タブが開きます。
2. [圧力管ネットワーク平面レイアウト]タブで、[レイアウト]パネル [曲げ/PVI を追加] をクリックします。

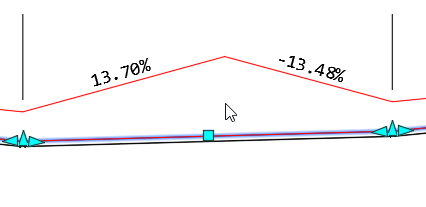

3. 図面内で曲げのポイントを指定します。ポイントがパイプ配管の外側に配置されている場合、パイプ配管は新しい曲げに合わせて調整されます。

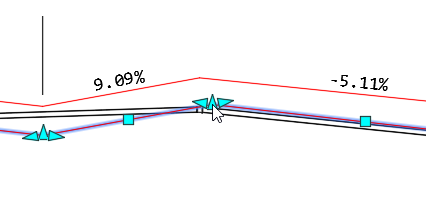

   曲げ継手を使用して交点が配置されます。


4. パイプ配管のグリップを使用して、パイプ配管をさらに調整します。

縦断ビューでパイプ配管から冗長または不要な垂直方向の交点を削除する

1. 圧力管ネットワークのパイプ配管を選択します。[圧力管ネットワーク縦断レイアウト]タブが開きます。
2. [圧力管ネットワーク平面レイアウト]タブで、[レイアウト]パネル [曲げ/PVI を削除] をクリックします。
3. パイプ配管を選択します。

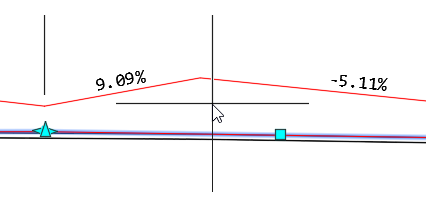

4. 削除する交点付近をクリックします。

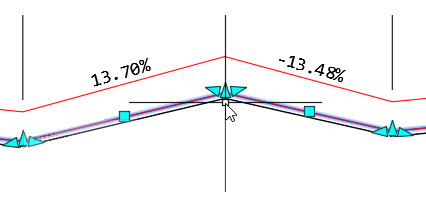

   交点が削除され、新しいパイプ配管パスを補うようにパイプ配管ジオメトリが調整されます。


5. パイプ配管のグリップを使用して、パイプ配管をさらに調整します。
