パイプ配管を分割または結合するには

圧力管ネットワークでは、パイプ配管内のパイプを分割したり、2 つのパイプ配管を結合することができます。

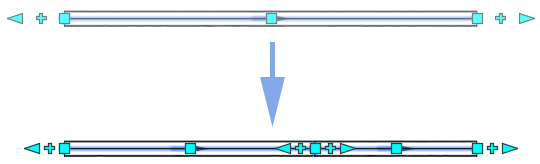

パイプ ネットワーク内のパイプを分割し、2 つの個別のパイプ配管を作成する

1. 圧力管ネットワークのパイプ配管を選択します。[圧力管ネットワーク平面レイアウト]タブが開きます。
2. [圧力管ネットワーク平面レイアウト]タブで、[修正]パネル [パイプ配管を分割] 検索 をクリックします。
3. 分割するパイプ配管上のポイントを選択します。

   パイプは、同じ圧力管ネットワーク内で 2 つの個別のパイプ配管に分割されます。

4. パイプ配管のグリップを使用して、図面をさらに調整します。


2 つのパイプ配管を独立した 1 つのパイプ配管に結合する

結合するには、接続後のパイプで終点の偏向グリップがスナップされている必要があります。

1. 圧力管ネットワークのパイプ配管を選択します。[圧力管ネットワーク平面レイアウト]タブが開きます。
2. [圧力管ネットワーク平面レイアウト]タブで、[修正]パネル [パイプ配管を結合] 検索 をクリックします。
3. 1 番目のパイプ配管を選択します。
4. 最初のパイプ配管に結合する 2 番目のパイプ配管を選択します。

   パイプ配管が結合され、継手が配置されます。

5. パイプ配管のグリップを使用して、図面をさらに調整します。
