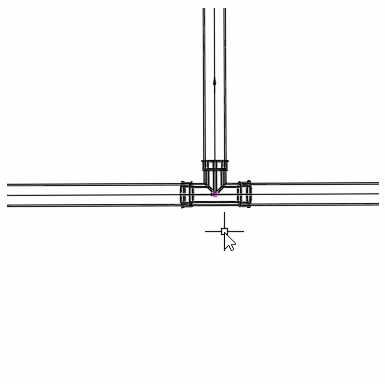

圧力管ネットワークのレイアウト中に、次のいくつかの方法で継手を挿入できます。[継手]リストから特定の継手(T 型、十字型など)を選択し、図面に追加することができます。継手は、マテリアル別に編成されています。 平面図で、継手をパイプの終端に追加したり、パイプに沿う任意の位置に挿入することができます。継手が挿入可能な場所を示すために、レイアウト キューが表示されます。

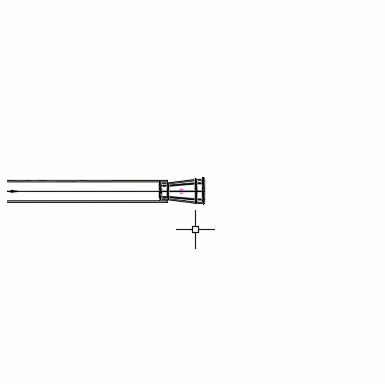

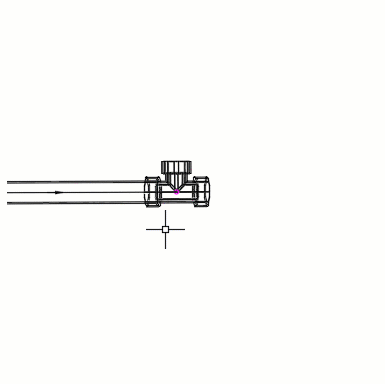

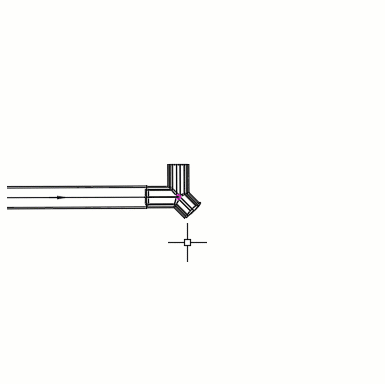

漸縮管とエルボの調整 | 調整の例 |
---|---|
パイプ配管を選択し、 |
![]() |

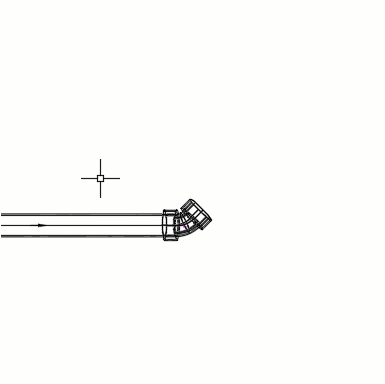

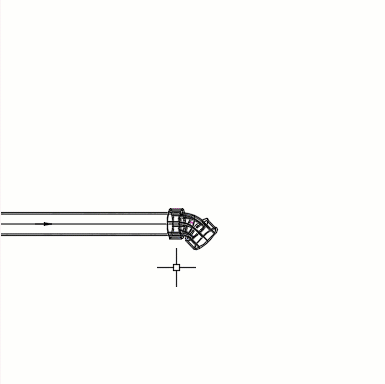

エルボを選択し、 |
![]() |
パイプ配管を選択し、 図面パーツ リストからパイプ サイズを使用できる場合、パイプは継手ポートに合わせてサイズ変更されます。 |
![]() |

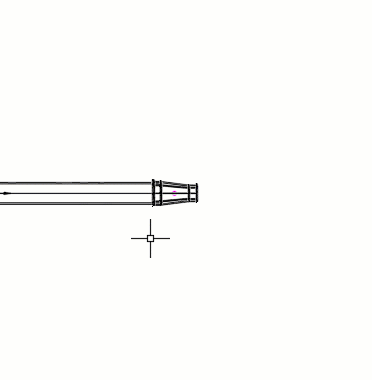

漸縮管を選択し、 |
![]() |

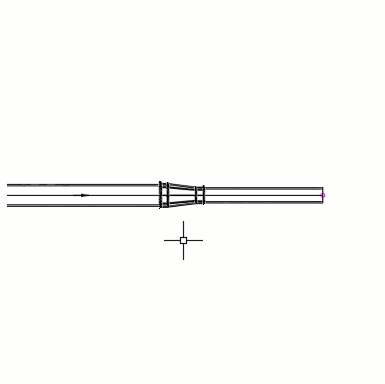

漸縮管を選択し、 |
![]() |

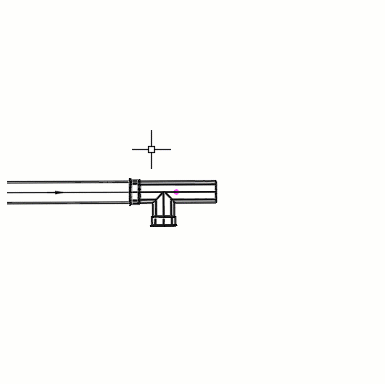

分岐継手の調整 | 調整の例 |
---|---|
継手(T 型や十字型など)を通してパイプ配管を続けるには、パイプ配管を選択して 図面パーツ リストからパイプ サイズを使用できる場合、パイプは継手ポートに合わせてサイズ変更されます。 |
![]() |
継手(T 型、Y 型、十字型など)から新しいパイプ配管を追加するには、継手を選択して 図面パーツ リストからパイプ サイズを使用できる場合、パイプは継手ポートに合わせてサイズ変更されます。 |
![]() |
継手を選択し、 |
![]() |
継手を選択し、 |
![]() |
パイプ配管を含む継手(T 型、十字型、横方向の Y 型など)を選択し、 |
![]() |
