接続されている線形の機能が強化され、ランプとインターチェンジの複雑なジオメトリをより適切に処理できるようになりました。
- 接続されている線形の機能が次のように強化されました。

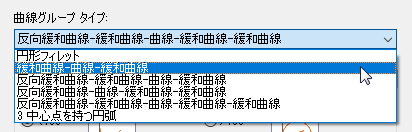

- いくつかの新しい線形曲線グループの組み合わせが追加され、緩和曲線、曲線、および反向緩和曲線の組み合わせがサポートされています。

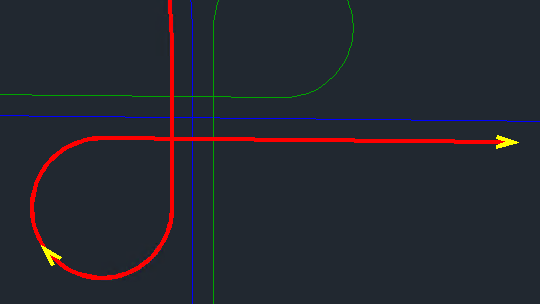

- 180 度を超える曲線を作成するためのサポートが追加されました。
- 接続されている線形を、親線形からのオフセットで作成できるようになりました。これにより、側路と出口ランプのシナリオをサポートできます。
- プレビュー オプションが追加され、接続されている線形を作成する前に図面内のソリューションをプレビューできるようになりました。
- 入力したパラメータを使用してソリューションが見つからない場合は、自動フィット接続された線形を作成できます。
詳細については、「接続されている線形を作成するには」を参照してください。
- いくつかの新しい線形曲線グループの組み合わせが追加され、緩和曲線、曲線、および反向緩和曲線の組み合わせがサポートされています。
- [線形レイアウト]ツールバーを使用して線形を作成する場合に、次の新しい曲線グループ タイプが使用できるようになりました。
- 非固定反向緩和曲線-曲線-緩和曲線-緩和曲線(図形から、曲線を終了)
- 非固定反向緩和曲線-緩和曲線-曲線-緩和曲線(曲線から、図形を終了)
- 非固定反向緩和曲線-緩和曲線-曲線-緩和曲線-緩和曲線(2 曲線間)
詳細については、「線形に複雑な非固定反向緩和曲線グループを追加するには」を参照してください。
- [固定に変換]という名前の新しいコマンドが追加されました。このコマンドでは、曲線グループを持つ線形を固定ジオメトリに変換します。このコマンドを曲線グループを持つ線形に対して使用して、アプリケーションの旧リリースで編集できるようにします。詳細については、「線形曲線グループを固定図形に変換するには」を参照してください。
