コリドー ワークフローの新機能

コリドー ワークフロー Civil 3D の機能強化について説明します。

2022.2 の新機能

• コリドーのターゲットが強化されました。
  • すべてのサーフェス ターゲットを一度に設定する[すべてを設定]オプションが追加されました。


  • ラジオ ボタンの代わりにドロップ ダウン リストを使用してサーフェスを選択できるように、サーフェス ターゲットのユーザ インタフェースが変更されました。


  • 画層を動的にターゲットにする機能が追加されました(これにより、新しいオブジェクトがターゲット画層に追加されると、コリドーが更新されます)。画層全体をターゲットとして選択した場合、その後で新しいオブジェクトをその画層に追加することができ、ターゲットとして動的に追加されます。

    画層上のオブジェクトが変更または追加された後にコリドーを更新するには、次のいずれかのワークフローを使用する必要があります。

    • 画層が変更されたときにコリドーの[ターゲット マッピング]ダイアログ ボックスを開くか、画層が変更された後にダイアログ ボックスを再度開く必要があります。
    • または、ForceUpdateCorridor コマンドまたは ForceUpdateAllCorridors コマンドを実行して、コリドーを強制的に再作成し、変更を適用することもできます。
    • コリドーの他の構成面が未更新で、[プロスペクター]ツリーのコリドー名に未更新のバッジが表示される場合、[再作成]コマンドは動的画層からの変更も適用します。
      注: コリドーが未更新で未更新のバッジが表示された場合でも、[再作成]コマンドが予期したとおりに動作しないことがあります。[再作成]コマンドは、同じリージョンまたは同じ基線が変更されたため、コリドーが未更新になった場合にのみ機能します。

    詳細は、「[ターゲット マッピング]ダイアログ ボックス」を参照してください。

  • [ターゲット マッピング]ダイアログ ボックスでフィルタを使用する効率が向上しました。
    • フィルタでキーワード検索を行うときにアスタリスクを使用するためのサポートが追加されました。
    • フィルタに「すべての検索結果を選択」というオプションが追加され、フィルタでキーワード検索結果が自動的に選択されるようになりました。
    • キーワード検索の使用中に既存の選択が選択解除されないように、フィルタに「現在の選択をフィルタに追加」というオプションが追加されました。
  • さまざまなターゲットがある場合に表示されるツールチップが強化され、設定された 10 個のターゲットが表示されるようになりました。画層上のすべてのオブジェクトが選択されている場合、その画層はツールチップに単一のオブジェクトとして表示され、ツールチップには画層内のオブジェクトを 1 つ 1 つ表示しません。
• 計画線を基線とするコリドーで、0+0 (上流)ジオメトリが編集されて測点が変更された場合に、[ジオメトリのロック]リージョンの位置が考慮されるようになりました。[ジオメトリのロック]の詳細については、「[パラメータ]タブ([コリドー プロパティ]ダイアログ ボックス)」を参照してください。
• [外側境界としてのコリドーの領域]という名前のコリドー境界タイプが、コリドー リージョン間のギャップを考慮するように更新されました。次の図は、3 つのリージョンの周囲の、間にギャップがある境界を示しています。


  この境界タイプの詳細については、「[境界]タブ([コリドー プロパティ]ダイアログ ボックス)」を参照してください。

2022.1 の新機能

• 新しいコリドーまたは既存のコリドーにコリドー テンプレートを適用できるようになりました。コリドー テンプレートは、他の新しいコリドーまたは既存のコリドーにプロパティを適用する 1 つまたは複数のコリドーを含む DWT または DWG ファイルです。

  テンプレートで使用するコリドーを選択したり、適用するコリドー サーフェス、境界、および勾配パターンを選択することができます。

  • 新しいコリドーを作成する場合、[コリドーを作成]ダイアログ ボックスで適用するテンプレートを指定できます。
  • 既存のコリドーにテンプレートを適用するには、[コリドー テンプレートを適用]という名前の新しいコマンドを使用できます。詳細については、「コリドー テンプレートをコリドーに適用するには」を参照してください。
• コリドーのターゲットが強化されました。

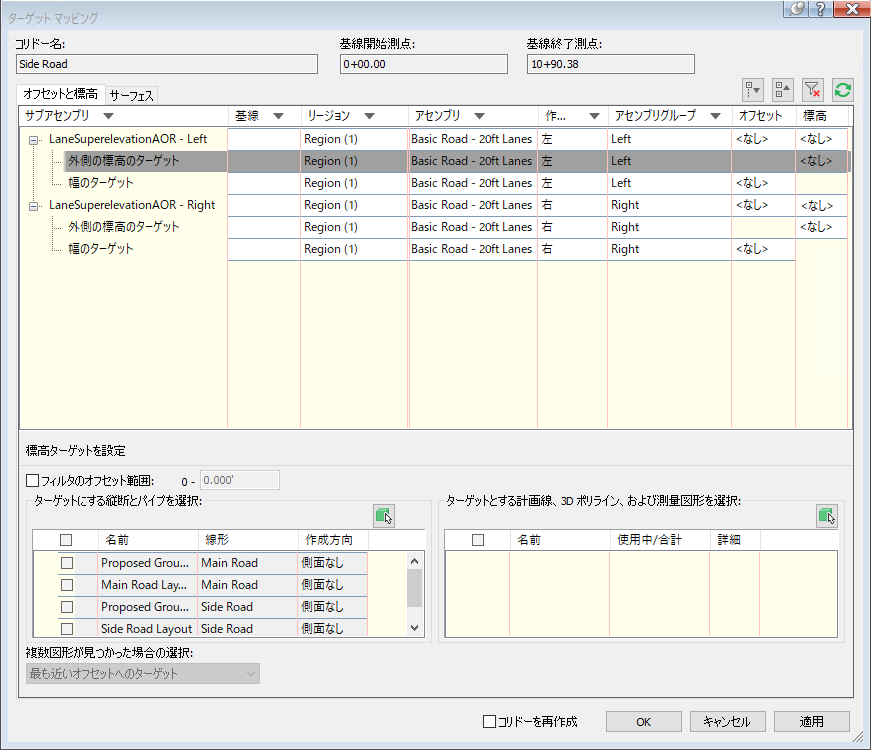

  • 更新されたコリドーの[ターゲット マッピング]ダイアログ ボックスが拡張され、ターゲットを必要とするセルをクリックすると、ダイアログ ボックスの下部にターゲットの指定に必要なコントロールが表示されるようになりました。

  • 更新されたコリドーの[ターゲット マッピング]ダイアログ ボックスはモードレスであるため、他の作業を行っている間も開いたままにしておくことができます。ダイアログ ボックスを固定して展開したままにしておくことも、ダイアログ ボックスを固定解除してカーソルをダイアログ ボックスの外に移動したときにはタイトルだけが表示されるようにすることもできます。

  • コリドー ターゲットを設定している間、オブジェクトは図面内でハイライト表示されます。
    • このハイライトは、モードレス ダイアログ ボックスでコリドーのターゲットとして設定されている内容を識別するために使用するように設計されています。
    • [ターゲット マッピング]ダイアログ ボックスでサブアセンブリ行を選択すると、そのサブアセンブリは、図面の親アセンブリ内とそのサブアセンブリを使用しているコリドー内で青でハイライト表示されます。
    • [ターゲット マッピング]ダイアログ ボックスでサブアセンブリ行を選択すると、ターゲットとして追加されたオブジェクトが黄色でハイライト表示されます。
    • ターゲットに使用できるオブジェクトは、リスト コントロールで選択すると水色でハイライト表示されます。
  • [ターゲット マッピング]ダイアログ ボックスでサブアセンブリをフィルタするためのサポートが追加されました。列ヘッダをクリックして検索ボックスとチェックボックスを表示し、フィルタ条件を指定できます。

  • ターゲットに使用可能なオブジェクトを表示する範囲を指定するサポートが追加されました。

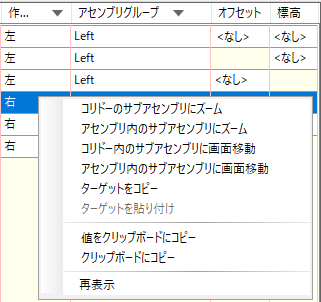

  • コンテキスト メニューのコマンドを使用して、1 つのサブアセンブリからターゲットをコピーし、それらを 1 つまたは複数の他のサブアセンブリに貼り付けたり、サブアセンブリにズームおよび画面移動することができます。

  • また、オフセット パラメータからターゲットをコピーして 1 つまたは複数の標高パラメータに貼り付けたり、標高パラメータからターゲットをコピーして 1 つまたは複数のオフセット パラメータに貼り付けることもできます。
  • 列の表示/非表示を切り替えることで、列の表示をカスタマイズできるようになりました。

  詳細については、「コリドー ターゲットを指定するには」および「[ターゲット マッピング]ダイアログ ボックス」を参照してください。

• コリドー パラメータの一致が強化されました。
  • 異なるコリドー間でパラメータを一致させることができるようになりました。以前は、[パラメータを一致させる]コマンドは同じコリドー内のリージョンのパラメータのみを一致させることができました。
  • [パラメータを一致させる]コマンドは、図面内のコンテキスト メニューと[プロスペクター]ツリーから実行できるようになりました。
  • リストから目的のリージョンを選択できるようになりました。
  • 一致させるターゲットのタイプを選択できるようになりました。サーフェス ターゲット、幅またはオフセット ターゲット、および勾配または標高ターゲットで選択できるようになりました。以前は、ターゲットのタイプは選択できませんでした。

  詳細については、「コリドー リージョンのパラメータを一致させるには」を参照してください。

• コリドーの再作成が強化されました。
  • コリドーの RebuildAll コマンドが拡張され、従属関係に基づいてコリドーを再作成できるようになりました。
  • [プロスペクター]の最上位コレクションに未更新アイコンが表示されるようになりました。これにより、[コリドー]コレクションを展開しなくても、コリドーを再作成する必要があることが明確に確認できます。

  • 水平基線とコリドー サーフェスの変更によって発生した予期しない未更新通知が削減されました。
  • [コリドー プロパティ]ダイアログ ボックスでターゲット オブジェクトを変更した場合や、[コリドー プロパティ]ダイアログ ボックスまたは[線形プロパティ]ダイアログ ボックスで変更せずに[OK]ボタンをクリックした場合などの、予期しないコリドー再作図が削減されました。
  • コリドー サーフェスの定義を変更しない場合、コリドー サーフェスは再作成されなくなりました。
• Subassembly Composer では、サブアセンブリの入出力パラメータとターゲット パラメータの順序を(ドラッグ アンド ドロップにより)並べ替える機能が追加されました。パラメータ名をクリックし、パラメータの順序で上下にドラッグします。詳細については、「[Input/Output Parameters]タブ」および「[Target Parameters]タブ」を参照してください。
