圧力管ネットワークの機能強化について説明します。
2022.2 の新機能
Civil 3D 2022.2 では、圧力管ネットワークに対するお客様のご要望による改善が追加されました。
- 縦断ビューで圧力管ネットワークを編集するプロセスでは、次の機能強化が行われました。
- パイプ配管縦断の[オフセット スタイル]を[切断長]に設定すると、パイプ配管縦断の PVI の数が減り、パイプ配管縦断が切断長と曲げにだけ配置されます。
- パイプ配管縦断の[オフセット スタイル]が[切断長]に設定されている場合、パイプ配管を編集するときに縦断ビューの PVI ポイントで圧力管を分割するための機能が追加されました。

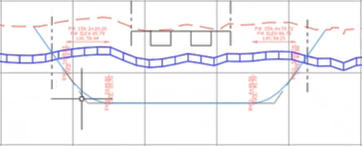

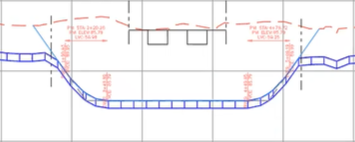

縦断ビューでの以前のグリップ編集動作 縦断ビューでの新しいグリップ編集動作
グリップをドラッグすると、配管が破線の位置に描画されます。
グリップをドラッグすると、パイプが上の図のように描画されます。
- 既定の切断長を持たない圧力管の切断長を設定するための機能が追加されました。詳細は、「[フィーチャ設定を編集 - 圧力管ネットワーク]ダイアログ ボックス」を参照してください。
- パイプ配管でさまざまな縦断を追跡するための機能が追加されました。この機能は、[参照縦断]列の[パイプ配管縦断の設定]ダイアログ ボックスの[優先]タブで使用でき、[動的]列に取って代わります。この機能を使用して、レイアウト縦断に沿った測点範囲を作成できます。詳細は、「[パイプ配管縦断の設定]ダイアログ ボックス」を参照してください。

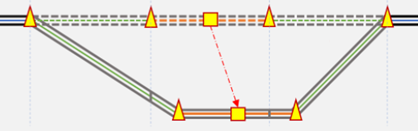

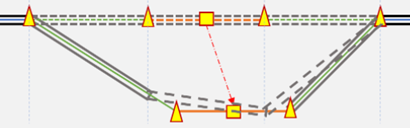

参照縦断に従う前 優先範囲の参照縦断に従った後
- 圧力管パーツのドロップ ダウン リストに「キーワードで検索」が追加され、リストが検索可能であることを示します。
- 縦断ビュー ラベルの平面図で、圧力管ネットワークまたは自然流下式ネットワークに追加されたプロパティ セット情報を表示するための機能が追加されました。
- パイプ配管でサポートされていないジオメトリに関する警告のテキストが更新されました。
- 圧力管ネットワーク パーツの編集中に基礎線形からアタッチ解除された場合に、圧力管ネットワーク パーツをその基礎パイプ配管線形に再リンクする、[パイプ配管を再リンク]コマンドが追加されました。詳細については、「圧力管ネットワークをパスに再リンクするには」を参照してください。
- 継手および付帯装置の欠落した 3D ソリッドを再生成する[圧力ソリッドを再生成]コマンドにアクセスするための、リボン オプションが追加されました。このコマンドは、パイプ パーツが平面図または縦断ビューで見つからない場合に使用できます。詳細については、「圧力管ネットワークのソリッドを再生成するには」を参照してください。
- パイプ配管縦断の優先位置がジオメトリにロックされるようになりました。これにより、上流(0+0)の測点が変更された場合は、優先が適用できるジオメトリで保持され、測点が優先に合わせて更新されます。
2022.1 の新機能

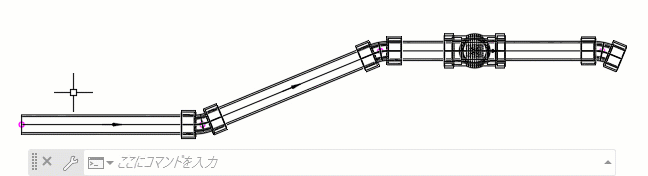

- 継手の機能強化
- パイプ配管の終端にキャップなどの単一ポートのパーツを追加します。
- パイプ配管の終端に漸縮管とエルボを追加し、正しいパイプ サイズでパイプ配管のレイアウトを続行します。
- パイプ配管の終端に複数のポート継手(Y 型、T 型、十字型など)を追加し、正しいパイプ サイズでパイプ配管のレイアウトを続行します。
- 必要に応じて、継手を回転、フリップ、スライドします。
- 圧力管ネットワークの PI ポイントに、適切なサイズのエルボを追加します。
継手の配置と修正の詳細については、「継手を圧力管ネットワークに追加するには」を参照してください。
- 付帯装置の機能強化
- パイプ配管の終端に付帯装置を追加し、正しいパイプ サイズでパイプ配管のレイアウトを続行します。
- 必要に応じて、付帯装置をフリップおよびスライドします。
付帯装置の配置と修正の詳細については、「圧力管ネットワークに付帯装置を追加するには」を参照してください。
- パイプ配管の機能強化
- パイプ配管をそのまま維持しながら、パイプ配管の終端のパイプを削除します。削除されたパイプにアタッチされていて、パイプ配管に接続されていない継手と付帯装置も削除されます。

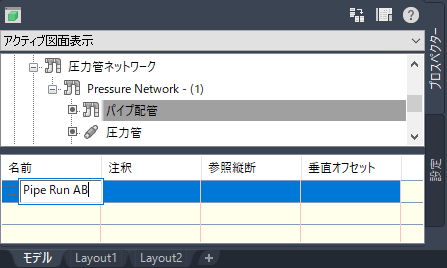

- [プロスペクター]タブのパイプ配管リストで、パイプ配管の名前を変更できるようになりました。
- パイプ配管をそのまま維持しながら、パイプ配管の終端のパイプを削除します。削除されたパイプにアタッチされていて、パイプ配管に接続されていない継手と付帯装置も削除されます。
- 圧力管ネットワーク パーツ リストからカタログ GUID を表示できるようになりました。
2022 の新機能
- パスベースの圧力管ネットワークをレイアウトするときに、リボンのオプションを使用して、コンパスの色と直径を指定できるようになりました。
- パスベースの圧力管ネットワークの[縦断レイアウト]リボン タブが更新され、平面レイアウト リボンとの一貫性が向上しました。
- 圧力管ネットワークのスパン ラベルを、平面図および縦断ビューで作成できるようになりました。
- 静的(非動的)状態に設定されている縦断ビューで、圧力管ネットワークの優先測点範囲から PVI を削除できるようになりました。選択すると、[パイプ配管縦断の設定]ダイアログ ボックスの[PVI をクリーンアップ]チェックボックスにより、優先測点範囲から PVI が削除されます。[適用]ボタンを使用して、図面内の変更をプレビューすることができます。
- 圧力管ネットワーク パーツの 3D ソリッドを再生成するための、RegenPressureSolid という名前のコマンドが追加されました。
