線形参照システム(LRS)は交通計画の分野で幅広く使用されています。交通計画の場合、アセットを特定するために座標系だけでは十分ではありません。線形参照システムでは、軸として地理フィーチャ(道路、鉄道、川など)を指定し、その軸にリニア アセット(通りやルートのセグメントなど)とポイント アセット(街灯や街頭の設置物など)を関連付けます。各アセットは、軸からの距離とオフセットで記述できます。
データ アナリストは、リニア フィーチャとともに出現するアセットとイベントを管理し、分析するために線形参照システムを使用します。たとえば、LRS を使用すると、道路条件、街灯、里程標、標識、トラフィック、事故などを分析できます。
管理者はInfrastructure Administratorを使用して、LRS のすべての部分にフィーチャ クラスを指定します。たとえば、軸、セグメント、アセット、ルート、ルート セグメントなどのフィーチャ クラスです。LRS を使用するために設定されたプロジェクトを開く場合、フィーチャを作成して線形参照システムに割り当てることができます。
標準の作成コマンド(表示マネージャ、ドキュメント マネージャ、電力エクスプローラ、フォームなど)を使用して、線形参照システムで任意のフィーチャを作成できます。フィーチャ クラス フォームを使用して、後でフィーチャを LRS に割り当てます。リニア セグメントを編集または削除した結果は、線形参照システムで設定したオプションによって異なります。
線形参照システムの要素

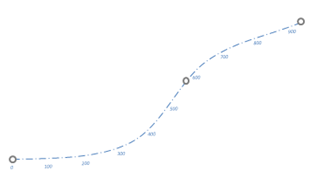

軸
軸は、割り当てられているアセットと定義されているルートが存在する可能性があるリニア参照です。計測は軸に基づいて定義されます。実際のところ、通常は軸は中心線または配置です。LRS モデルは複数の軸を含むネットワークを示す場合があります。

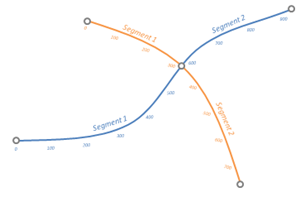

セグメント
セグメントは、軸のジオメトリと計測を定義するライン フィーチャです。特定の LRS モデルで特定のライン フィーチャを使用するように設定できます。

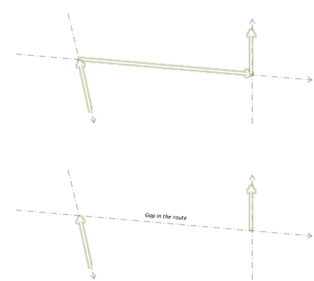

ルート
ルートは複数の軸を横断する可能性がある論理的に定義されたライン フィーチャです。ルートは必ずしも幾何学的に接続されておらず、すき間が存在する可能性があります。実際には、ルートはバス ルート、始点から終点までの最短ルートなどです。

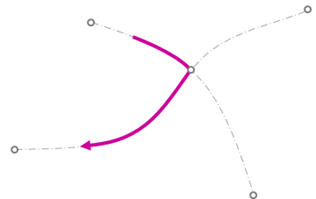

ルート セグメント
ルート セグメントは、軸セグメントと似ていますが、(軸ではなく)ルートの一部です。軸セグメントまたは軸セグメントの一部にリンクします。ルート セグメントは位置ベースのライン アセットとして動作します。

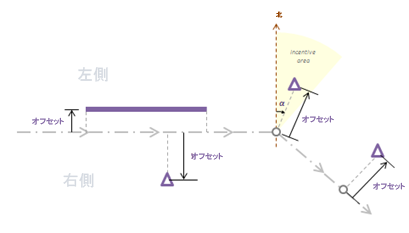

オフセット
[オフセット]は軸から点の直交距離です。次のコンポーネントが含まれます。
- [サイド]: 軸の方向に面しているように左側と右側を定義します。このシステム内では、サイドは距離値の符号で示されます。正の値が左側と右側のどちらを表すかを指定します。
- [オフセット]: 参照計測点からアセットまでのオフセット。アセットが不確定の場所にあり、軸の方向を指定する場合を除き、オフセットは常に軸からの直交距離です。 注: 不確定の場所とは、点が中心にある角の領域です。LRS では最も近い点のアセットに対する方位角と、オフセットおよび計測された値を使用して、このシナリオを処理します。
- [方向](図形内): アセットが不確定の場所にある場合にのみ、アセットの位置を特定するために方向が使用されます。一般的な例では、方向は NULL です。
アセット
アセットは軸に割り当てられているフィーチャであり、リニア参照の計測とオフセットを使用して位置を特定できます。ポイント アセットはポイント フィーチャ クラスに属します。ライン アセットは LineString フィーチャ クラスに属します。

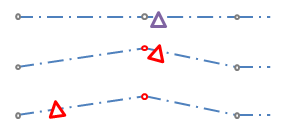

アセットには次の 3 種類があります。
- 静的アセットは、固定された地理的位置を持ち、軸に沿って移動しません。
- 位置に基づくアセットは、軸に沿った固定された地理的位置にあります。
- 計測に基づくアセットは、軸に沿った固定された計測値にあります。
アセットの回転
アセットの回転には次の 2 種類があります。
- 相対回転タイプのアセットは、基盤のセグメントのジオメトリが変化すると、自動的に回転して軸と整列します。
- 絶対回転タイプのアセットは、基盤のセグメントのジオメトリが変化しても、方向を維持します。
