チュートリアル -ParticleFlow のパーティクルモーションのシーンオブジェクトへの転送

この簡単なチュートリアルでは、パーティクルフローを使用してシーンオブジェクトを動かす方法の基本について説明します。オブジェクトは、ライトからヘルパーおよびメッシュオブジェクトまであらゆるオブジェクトが対象になります。

この例では、ファイヤ効果を割り当てた大量の周囲効果ギズモを動かして、ティーポットが湯気を立てる様子をシミュレートします。

全体の流れ - 設定

[作成] (Create)パネルの[ヘルパー] (Helpers) > [環境効果の装置] (Atmospheric Apparatus) > [球体ギズモ] (Sphere Gizmo)に移動します。

任意の半径を持った SphereGizmo01 というオブジェクトを 1 つ作成します。

[Shift]+移動コマンドを使用して 29 と入力し、球体ギズモのコピー(インスタンスではありません)を 30 作成します。

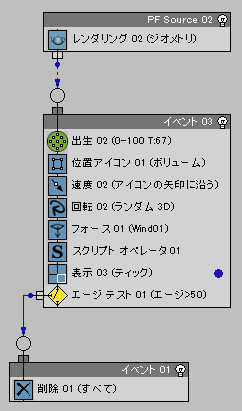

[発生] (Birth)オペレータを使用して開始フレームから終了フレームまで 20.0 のレートでパーティクルを生成するパーティクルフローを作成します。

Speed オペレータを使用して、パーティクルを加速させます。多少の変動を与え、よりランダムな感じを出します。

表示をジオメトリに設定します。

[エージテスト] (Age Test)を追加し、50 フレームを過ぎたらパーティクルを消滅させます。別のイベントの Delete オペレータにワイヤリングします。

さらに動きを出す場合は、フォースと風を追加します。

シーンが完璧に動作するように、[環境] (Environment)ダイアログボックスで[火の効果] (Fire Effect)を指定し、30 の球体ギズモすべてを割り当てます。思い通りの結果になるように、カラーの設定や密度などをいろいろ試してみます。

ティーポットを作成し、パーティクルフローを注ぎ口に位置づけて、蒸気が正しい場所から出るようにします。

[スクリプトオペレータ] (Script Operator)コード:

    on ChannelsUsed pCont do
    (
     pCont.useTM = true
     pCont.useAge = true
    )

    on Init pCont do
    (
     global My_Atmospheric_Gizmos_01 = $SphereGizmo*
     My_Atmospheric_Gizmos_01.pos = [0,0,-100000]
    )

    on Proceed pCont do
    (
     partcount = pCont.NumParticles()
     count = amin #(partcount, My_Atmospheric_Gizmos_01.count)
     for i in 1 to count do
     (
      pCont.particleIndex = i
      My_Atmospheric_Gizmos_01[i].transform = pCont.ParticleTM
      My_Atmospheric_Gizmos_01[i].radius = 10 + pCont.ParticleAge*2
     )
    )

    on Release pCont do ( )

結果:

ステップごとの解説

on ChannelsUsed pCont do
(

ChannelsUsed ハンドラは、[スクリプトオペレータ] (Script Operator)が使用するチャネルを定義します。アクセスする必要のあるプロパティを指定せずに、パーティクルコンテナからパーティクル関連の値を取得したり、設定することはできません。このように、パーティクルフローは、[スクリプトオペレータ] (Script Operator)にすべてのチャネルを与える必要はなく(パーティクルフローには任意の数のチャネルが存在します)、実際に必要となるチャネルだけを与えます。これによりメモリが節約されます。

パラメータ pCont には、パーティクルコンテナが含まれます。

pCont.useTM = true

パーティクルからシーンオブジェクトへの変換をすべてコピーしたいので、そのチャネルに対するアクセスが必要になります。

pCont.useAge = true

さらによい結果を得るためには、パーティクルのエージを読み取ってギズモの半径プロパティに割り当て、時間の経過に伴いギズモが拡大するようにします。

)

on Init pCont do
(

Init ハンドラは[スクリプトオペレータ] (Script Operator)の初期化に使用します。パラメータ pCont にはパーティクルコンテナが含まれます。

global My_Atmospheric_Gizmos_01 = $SphereGizmo*

パーティクルが駆動するシーンオブジェクトの配列を入れるグローバル変数を定義します。この場合、共通の基本名を使用して、シーンからすべての SphereGizmo を収集します。

My_Atmospheric_Gizmos_01.pos = [0,0,-100000]

アニメーションの第 1 フレームのシーンからギズモを削除するには、カメラの視野から取り除きます。ここでは、下の方に移動させます。

)

on Proceed pCont do
(

[スクリプトオペレータ] (Script Operator)がパーティクルフローによって評価されるたびに、Proceed ハンドラが呼び出されます。ハンドラには、スクリプトの実際の本体が含まれています。パラメータ pContには、オペレータの適用先であるすべてのパーティクルを収めたパーティクルコンテナが含まれています。

partcount = pCont.NumParticles()

まず、現在のイベント内のパーティクルの数を読み込みます。イベント内のパーティクル数は 0 の場合も数百万の場合もあります。

count = amin #(partcount, My_Atmospheric_Gizmos_01.count)

次に、パーティクルの数を収集されたギズモの数と比べます。amin() 関数は、配列内の最小値を返します。

同じことを次のように表現できます。
    if partcount < My_Atmospheric_Gizmos_01.count then
    count = partcount
    else
    count = My_Atmospheric_Gizmos_01.count
見てわかるとおり、最初のコードの方が短いです。また、常に最小値を選び出すので、必要に応じて値の数が 2 つより多い場合でも使用することができます。

必要な理由

アニメーションの最初の方では、パーティクルの数が限られており、ギズモの数より少ないためです。しばらくたつと、パーティクルの数はギズモの数より多くなります。どちらの場合も、ギズモとパーティクルの「ペア」がほしいわけですが、パーティクルやギズモの一部は、アニメーションの特定部分においては対応するパートナーを持たない可能性があります。これらのオブジェクトの最小数を知っていれば、処理できるペアの数を得られます。

 for i in 1 to count do
(

シーン内でパーティクルとギズモのペアが可能な回数だけ、次のコードを繰り返します。

pCont.particleIndex = i

パーティクルからデータを読み込むには、それを現在のものにする必要があります。そのためには、現在のイベントの particleContainer の particleIndex プロパティにインデックス i を割り当てます。その後、パーティクル関連の問い合わせや割り当ては i 番目のパーティクルだけに対して行われます。

My_Atmospheric_Gizmos_01[i].transform = pCont.ParticleTM

これで、現在の i 番目のパーティクルの変換行列を配列内の i 番目のギズモに割り当てることができます。上記の便利な amin テストのおかげで、i はパーティクルとギズモの数のどちらとも等しいか、それより少ないことが保証されます。

My_Atmospheric_Gizmos_01[i].radius = 10 + pCont.ParticleAge*2

最後に、i 番目のギズモの半径を、10 単位に i 番目のパーティクルのエージの倍を加えたものに変更します。10 はギズモの最小サイズです(particleAge が 0 の場合)。たとえばエージが 10 の場合、ギズモの半径は 30 単位になります。さまざまな値を試してみると、異なる湯気の動きが得られます。

)
)

on Release pCont do ()
