このページでは Autodesk® Nastran® In-CAD 2018.1 に含まれている新機能について説明します。必ずしもすべての機能を網羅しているわけではありません。また、ここに記載されていないソフトウェアにその他の変更がある場合があります。
このリリースから、Autodesk Inventor でのみ Nastran In-CAD を使用することができます。Dassault Systèmes の SolidWorks では使用できません。
新機能
- Advanced Material Exchange: Inventor Nastran を使用して、Advanced Material Exchange によって生成された構造入力ファイルをインポートします。ファイルをインポートしたら解析を実行して、製造時のモデルをシミュレーションすることができます。このワークフローでは、繊維強化材料の破断を予測するために、変化する繊維配向の分布と非線形材料応答をシミュレーションすることができます。構造モデルのインポートに関する詳細については「編集」トピックを参照するか、Advanced Material Exchange を使用したチュートリアルを実行してください。

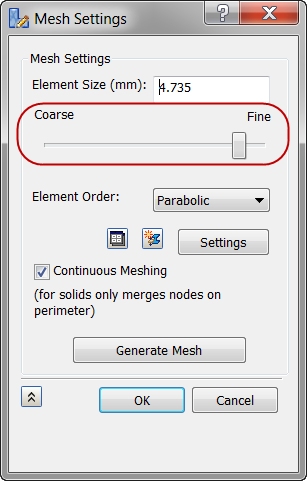

- [メッシュ設定]ダイアログボックスが変更されました。メインのダイアログ ボックスでは、以前のように数値を入力できるほか、[粗い]から[細かい]の範囲でスライダを使用して[要素サイズ]設定ができるようになりました。

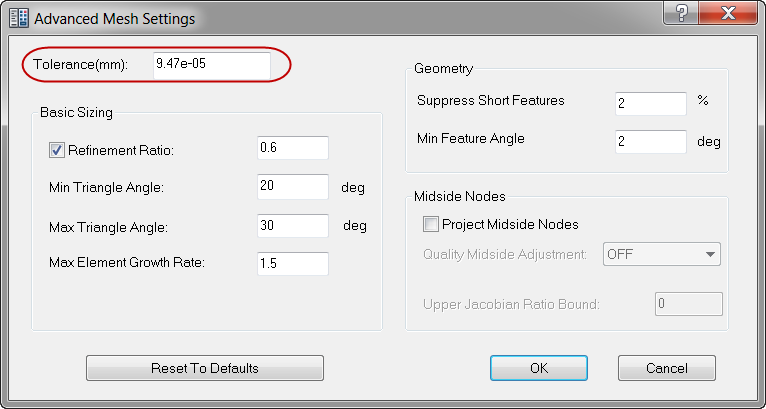

[許容誤差]の設定は、メインの[メッシュ設定]ダイアログ ボックスの[設定]ボタンで開くことができる[メッシュ詳細オプション]ダイアログに移動しました。
- [固定ばね]コネクタは、1 つの終点に固定できるようになりました。

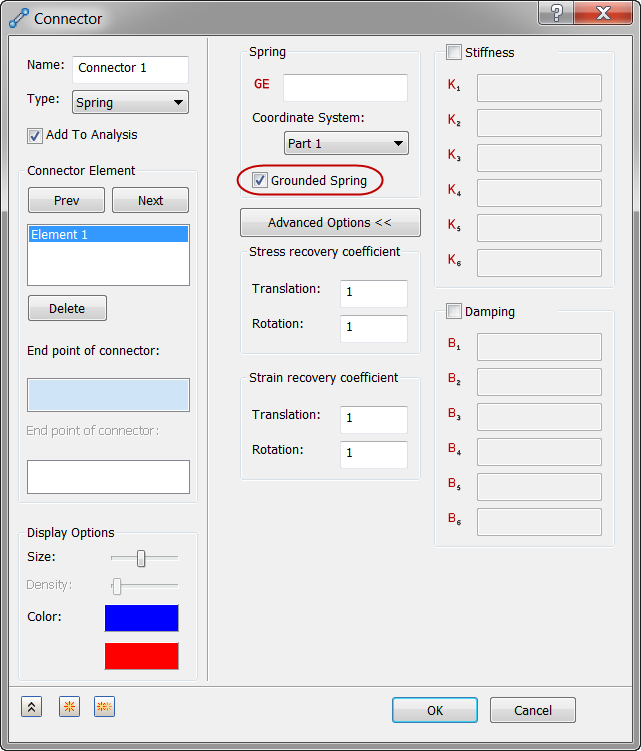

ばねのコネクタの[コネクタ]ダイアログにおけるもう 1 つの変更点は、中央列にある[詳細オプション]ボタンです。このボタンを使用して、応力やひずみのリカバリ係数、剛性、減衰のフィールドを表示または非表示にすることができます。

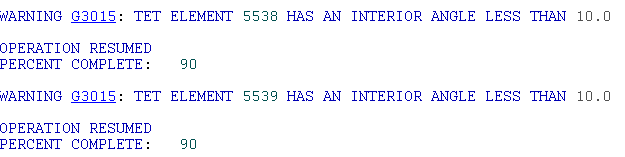

- 警告が青いテキストで Nastran 出力に表示されるようになりました。以前は赤いテキストで表示されていました。今後は致命的なエラーのみが赤色で表示されます。
- 手動で作成されたか自動で作成されたかに関わらず、[対称接触]がすべての[表面接触]で既定の[貫入タイプ]になります。以下の図は、[表面接触]ダイアログ ボックスの設定を示します。
