干渉なしリンクパスアイテムでは、パーツ上のフィーチャー間に、パーツとの接触を自動回避する 中間プローブパス を作成します。
注: このオプションは、CNC マシンと OMV マシンで使用する検査を作成する場合にのみ使用できます。
干渉なしリンクパスアイテムの作成方法
- 検査シーケンスで、干渉なし中間プローブパスを作成する 2 つのシーケンスアイテム間に、挿入カーソル

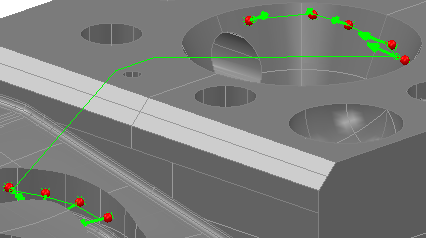

を移動します。 - [ホーム]タブ > [プローブパス]パネル > [リンク] > [干渉なしリンクパス]をクリックします。[中間パス]ダイアログは[フィーチャー]タブに表示され、中間パス アイテムは検査シーケンスに追加されて、プローブ パスは CAD ビューに表示されます。例:
無効なプローブ パスは作成されず、検査シーケンスのアイテムの隣に、[無効]
アイコンが表示されます。 - [フィーチャー]タブで、
をクリックしてアイテムを保存します。
測定方法を変更し、既存の中間パスアイテムを、干渉なしリンクパスアイテムに変更することもできます。
中間パスアイテムを干渉なしリンクパスアイテムに変換する方法
- シーケンスツリーで、変換する中間パスアイテムを選択します。
フィーチャー タブに 中間パス ダイアログが表示されます。
をクリックして、ジオメトリック アイテムを編集します。- [測定方法]リストから、
CollisionAvoidance 方法の Optimal を選択します。検査シーケンスの当該アイテムのアイコンが、
から
に変化し、新規プローブパスが CAD ビューに表示されます。 - をクリックして、アイテムを保存します。
注: PowerInspect による、すべての干渉なしリンク パス アイテムの管理を有効にするには、[ホーム]タブ > [プローブパス]パネル > [自動回避]チェックボックスを選択します。
