プローブパスに関する詳細情報の表示方法

情報 ダイアログを使用し、プローブパスの詳細表示、および、各移動のステップ表示を行います。

プローブパス内の各移動をステップ表示する方法

1. [検査]ダイアログ ボックスで[詳細]ボタン をクリックします。プローブパス詳細 ダイアログが表示されます。

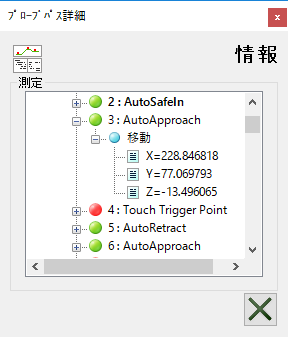

   移動の詳細を表示するには、 をクリックします。例:



2. をクリックし、移動の詳細を非表示にします。

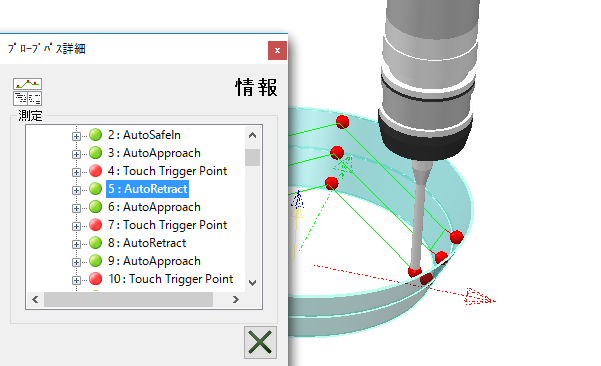

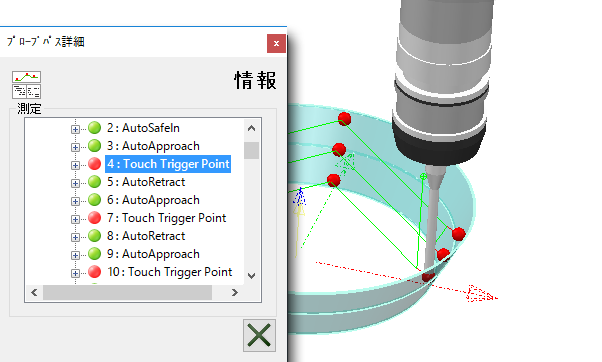

3. プローブパスから移動を選択します。CAD ビューで、プローブが移動の始点に配置されます。例:

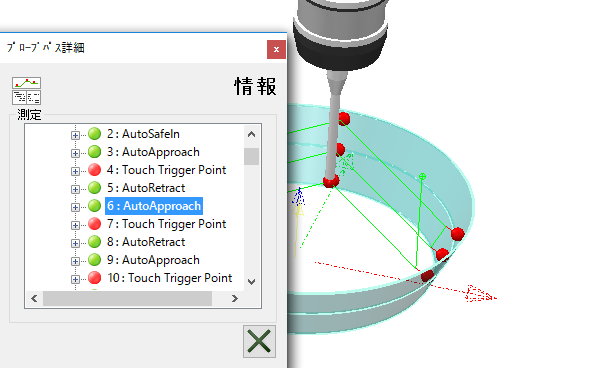

4. 次の移動を選択し、CAD ビューにプローブ移動を表示します。



5. 移動の選択を続け、プローブパスをステップごと実行します。



6. 終了したら、[閉じる] ボタンをクリックすると、[情報]ダイアログ ボックスが閉じます。
