オブジェクトを投影する

[編集]タブ > [投影]パネルのオプションを使用して、投影軸と座標を指定して、カーブを平面に投影するか、ポイントをサーフェスやメッシュに投影します。

軸に沿った特定のポイントで次のオブジェクトを平面に投影するには、[平面]オプションを使用します。

• ワイヤーフレームオブジェクト
• カーブ、コンポジットカーブ、サーフェスカーブ上のポイント
• サーフェス上の、全ラテラルとロンジット

平面にオブジェクトを投影するには:

1. オブジェクトを選択します。
2. [編集]タブ > [投影]パネル > [カーブ]を選択します。

   [オブジェクトを投影]ダイアログが表示されます。

3. 軸を選択します。この軸沿いに投影します。
4. 軸沿いのオフセット値 項目に、軸沿いの平面の座標を入力します。
5. 元のオブジェクトのコピーを保存する場合、コピー を選択します。
6. OK をクリックして、定義した平面にオブジェクトを投影します。

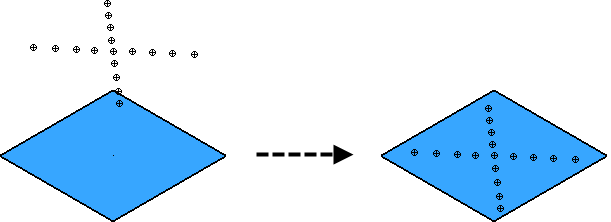

次の方法で、基準平面沿いにサーフェス上にポイントを投影します。

1. 現行ワークスペースの基準平面が、現行方向を向いていることを確認します。
2. ソリッドとサーフェスを選択します。
3. [編集]タブ > [投影]パネル > [ポイント]をクリックします。

   主軸に沿ってサーフェス上にポイントが投影されます。
