クラウドまたはメッシュにオブジェクトをモーフィングする

[点群 / メッシュ]オプションを使用して、個別の点群またはメッシュに相対して、サーフェスまたはソリッド モデルをモーフィングします。

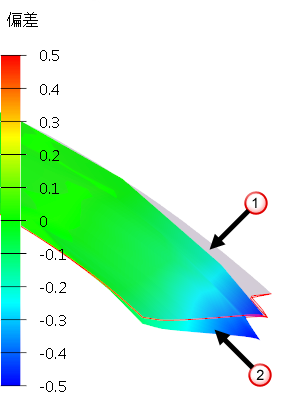

モーフィングの前

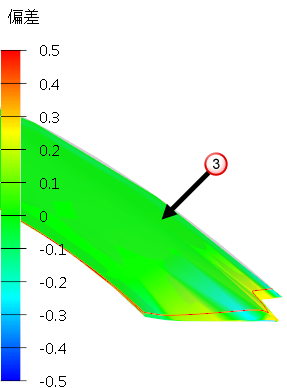

モーフィングの後

－ メッシュ計測データ

－ ソリッドモデル

－ データでモーフィングされたモデル

次の方法で、点群、または、メッシュをモーフィングします。

1. ソリッド、または、サーフェスを表示します。

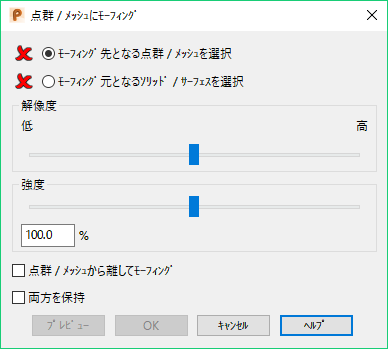

2. [編集]タブ > [モーフィング]パネル > [点群 / メッシュ]をクリックして、[点群 / メッシュにモーフィング]ダイアログを表示します。
3. [点群 / メッシュにモーフィング]ダイアログを使用して、オブジェクトをモーフィングします。



   • モーフィング先となる点群 / メッシュを選択 － このオプションを選択し、モーフィング先になる参照点群 / メッシュを選択します。適切な点群、または、メッシュが選択されると、 が に変わります。
   • モーフィング元となるソリッド / サーフェスを選択 － このオプションを選択し、モーフィング元になるソリッド、または、サーフェスモデルを選択します。適切なソリッド、または、サーフェスが選択されると、 が に変わります。
   • 解像度 － スライダーを使用して、モーフィングの精度を調整します。
   • 低解像度では、モーフィングは短時間で実行されますが、微細な詳細はスムージングで除去されます。高解像度では、モーフィングに時間がかかりますが、微細な詳細も描画されます。
   • 強度 － スライダーを使用して、または、値を入力して、モーフィングを調整できます。
   • 100% では、モーフィングは、ソリッド、または、サーフェスをメッシュ、または、点群まで移動させます。理想的には、ソリッド、または、サーフェスを、より小さい、または、より大きい分量、移動することができます。例えば、50% では、CAD ジオメトリは計測データの半分までモーフィングされます。
   • 点群 / メッシュから離してモーフィング － このオプションを選択して、反転モーフィングを適用し、計測データと反対方向に CAD ジオメトリを移動します。これにより、スプリングバックなどの製造プロセスのアーティファクトを補完できます。
   • 両方を保持 － モーフィング前後の両方の CAD モデルを保持します。
   • プレビュー － モーフィングのプレビューを表示します。
