電極ツリーを使用して、マルチインプレッション電極をマルチファミリ電極として定義し、各放電フォームのアンダーサイズを指定することができます。
次の方法で、マルチファミリー電極を定義します。
- ツリーから、マルチインプレッション電極を選択します。
- 選択した電極を右クリックします。
マルチインプレッション電極 コンテキストメニューが表示されます。
- [マルチインプレッション] > [マルチファミリ電極]を選択します。
マルチインプレッション電極が、マルチファミリー電極に変換されます。
放電領域のアンダーサイズが、電極名の後のカッコ内に表示されます。
放電フォームの用途
ツリーを使用して、マルチファミリー電極内における放電フォームの用途（荒加工、準仕上げ、仕上げ）を定義することもできます。次の方法で、放電フォームの用途を定義します。
- マルチファミリー電極を選択します。
- 選択した電極を右クリックします。

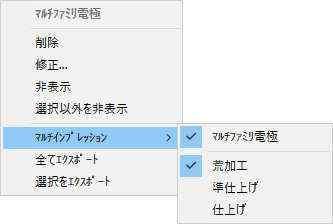

マルチファミリー電極 コンテキストメニューが表示されます。
- コンテキストメニューから、次のいずれかのオプションを選択します。
- [マルチインプレッション] > [荒加工]
- [マルチインプレッション] > [準仕上げ]
- [マルチインプレッション] > [仕上げ]
