ラテラル カーブとロンジット カーブの間の領域であるパッチからサーフェスを生成することができます。このオプションを使用して、ラテラルとロンジットの交差を表すポイントを入力し、パッチを定義します。これらのパッチは、次に、サーフェスを定義して作成するために使用されます。
次の方法で、パッチからサーフェスを作成します。
- [サーフェス]タブ > [作成]パネル > [パッチから]をクリックします。

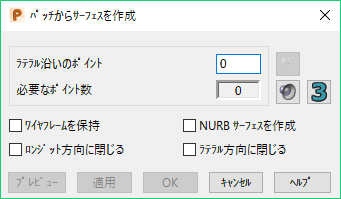

[パッチからサーフェスを作成]ダイアログが表示されます。
- ラテラル カーブの指定に使用する[ラテラル沿いのポイント]の数を入力します。
- 第 1 ラテラルを表すポイントを作成します。
グラフィック ウィンドウ内をクリックするか、プローブを使用してポイント データを取得することができます。
[必要なポイント数]テキスト ボックスに、現行ラテラル カーブを完成するために必要なポイント数が表示されます。この数は、ポイントを入力するたびに減ります。
- 第 2 ラテラルを表すポイントを作成します。2 つのラテラル間にサーフェスが生成されます。
複数のラテラルを作成でき、各ラテラルのポイント数は、必要に応じて変更可能です。
必要に応じて、ダイアログの他のオプションを使用します。
－ 最後に入力したポイントを元に戻します。
－ これらのボタンを使用して、音声による指示を有効 / 無効にします。
－ 現在のラテラルを完成するために必要なポイント数を示すウィンドウが開きます。
- ワイヤーフレームを保持 － ダイアログの完了時に、ワイヤーフレームを保持します。チェックボックスを選択解除して、サーフェスのみを表示します。
- NURB サーフェスを作成 － パワーサーフェスではなく、NURB サーフェスを作成します。
- ロンジット方向に閉じる － サーフェスの生成時に、カーブをロンジット方向に閉じます。
- ラテラル方向に閉じる － サーフェスの生成時に、カーブをラテラル方向に閉じます。
- プレビュー － 作成したサーフェスをプレビューします。
- 適用 － ダイアログを閉じずに変更内容を適用します。サーフェスが作成され、同じセッション内で別のサーフェスを作成できます。
- [OK]をクリックして変更内容を保存し、ダイアログ ボックスを閉じます。
