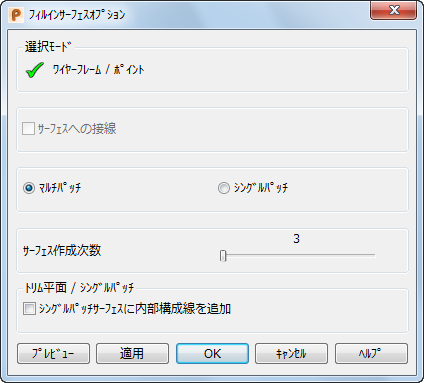

フィルインサーフェスオプションダイアログ

[フィルイン]オプションを使用してサーフェスを作成するときに、詳細な作成オプションを指定するには、[スマートサーフェス]ダイアログの[アドバンス]をクリックして[フィルインサーフェスオプション]ダイアログを表示します。

ダイアログの次のボタンを使用します。

選択(Selection)モード

• [ワイヤフレーム / ポイント]: サーフェスを定義するワイヤーフレーム オブジェクトまたはポイント オブジェクトを選択します。
• サーフェスへの接線 － 選択したワイヤーフレームオブジェクトのいずれかが、その下に存在するサーフェスとの従属性を持つコンポジットカーブの場合、利用可能になります。
  • 従属性を持つ平坦ではないコンポジットカーブの場合、フィルインサーフェスはデフォルトで接線連続になります。

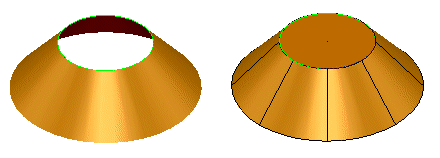

    フィルインサーフェスオプション ダイアログの サーフェスへの接線 を選択解除して、接線不連続のフィルインサーフェスを作成します。



  • 従属性を持つ平坦なコンポジットカーブの場合、フィルインサーフェスはデフォルトで接線不連続になります。

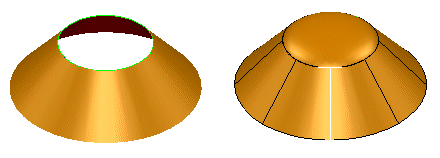

    フィルインサーフェスオプション ダイアログの サーフェスへの接線 を選択して、接線連続のフィルインサーフェスを作成します。



    単一サーフェスではしわができてしまう場合、その領域は複数のサーフェスで埋められます。

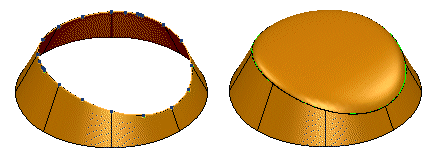

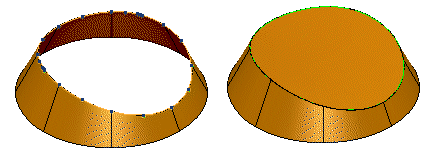

  次の例に、フィルインサーフェスを追加します。



  結果は次のようになります。



  このコマンドでは、次のようなサーフェスが作成されます。



  これは、フィルイン箇所が中央連続領域 と周辺連続領域 に分割可能な場合のみ作用します。



  中央領域の周辺連続領域が 1 つのみの場合も同様に作用します。

• マルチパッチ / シングルパッチ － シングルパッチ、または、マルチパッチのサーフェスを作成します。 シングルパッチサーフェス は 2 つのラテラルと 2 つのロンジットのみから、マルチパッチサーフェス は多数のラテラルとロンジットから構成されています。



  注: 一般的に、シングルパッチ オプションはフィルイン内部の平滑度の保持、マルチパッチ オプションは接線連続のフィルインに適しています。 通常、マルチパッチ オプションは、シングルパッチ オプションと比較してより早く正確にワイヤーフレームをフィッティングします。
• サーフェス作成次数 － 新規サーフェスの次数を変更することができます。 選択オブジェクトと作成するサーフェスにより、異なる値を指定します。 大きな値では、次のようなサーフェスになります。
  • フレキシブル
  • 選択オブジェクトにより正確にフィット
  • リップル発生の可能性あり

  小さな値では、次のようなサーフェスになります。

  • フレキシビリティが低下
  • より平坦
  • 選択オブジェクトへのフィット精度が低下
• シングルパッチサーフェスに内部構成線を追加 － サーフェスがトリム済み平面、または、シングルパッチの場合、バウンディングカーブの中点にラテラルとロンジットを挿入することができます。
  注: NURB サーフェス上の内部ラテラルとロンジットを表示するには、オプション ダイアログ、サーフェス ページの NURBS 上に連続する内部のラテラルを表示 を選択しなければいけません。
• プレビュー － ダイアログの現在の設定内容で作成したサーフェスを表示します。 希望のサーフェスがプレビューできるまで、ダイアログの設定を変更することができます。
• 適用 － サーフェスを保存します。 ダイアログは画面に表示されたままになり、さらにオブジェクトを選択してサーフェスを作成することができます。
