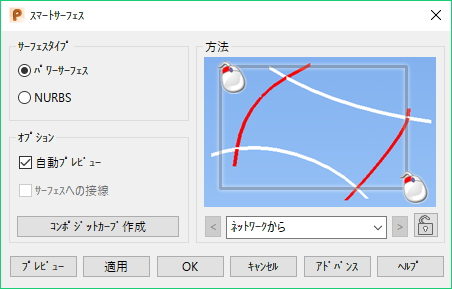

スマートサーフェスダイアログ

スマートサーフェス ダイアログを使用して、利用可能なサーフェス作成方法から最適な方法を自動選択し、サーフェスを生成します。

[サーフェスタイプ]

パワーサーフェス －このオプションが自動的に選択されて、NURBS サーフェスである フィルイン サーフェス作成方法を除く、選択アイテムからパワーサーフェスが作成されます。
フィルインサーフェスのフィットが作業中のトレランス外である場合、NURBS の横に、赤で Fit:- 0.abcd が表示されます。フィッティングを変更するには、アドバンス をクリックします。
NURBS －選択アイテムから NURBS サーフェスを作成します。これは、[ネットワークから]および[個別のワイヤフレームから]作成メソッドでのみ使用することができます。

[オプション]

自動プレビュー －自動的にサーフェス作成方法の結果をプレビューします。
[サーフェスへの接線]: 選択したカーブにサーフェスへの従属性がある場合、このオプションを選択すると、周囲のサーフェスに接線連続したサーフェスが作成されます。

ヒント: サーフェスへの接線 オプションを選択した場合、同じタイプのサーフェスの次回作成時にもオプションが自動的に選択されます。

[コンポジットカーブ作成]: このオプションを選択すると、[コンポジットカーブを作成]ツールバーが表示され、サーフェス化中にコンポジットカーブが動的に追加作成されます。
1. コンポジットカーブ ツールバーを使用して、コンポジットカーブを作成します。
  ヒント: ワイヤーフレームモデリングセクションの「トレースによるコンポジットカーブの作成」を参照してください。
2. 別のコンポジットカーブを作成するには、[Shift]キーを押しながら、さらにワイヤーフレームオブジェクトを選択します。

[方法]

－クリックして、最適なサーフェス作成方法を順に表示します。次のサーフェス作成方法があります。
- ネットワークから
- 個別のワイヤーフレームから
- フィルイン
- ドライブカーブ
- 2 本のレール
- ベストフィット平面
- トライアングルから
- トライアングル上のネットワーク
- [展開](現在開発中)
自動選択されたサーフェス作成方法が希望するものではない場合、ドロップダウンリストから他の作成方法を選択することができます。

注: 選択した方法によるサーフェス作成が不可能な場合、エラーメッセージが表示されます。
[ロック] ボタンをクリックして、サーフェス化の既定の方法を設定します。ロックされたメソッドは、選択に適用可能な場合を除き、常に使用されます。
- 複数の方法が適用可能な場合、[前候補] または[次候補] ボタンをクリックすると、ロックはキャンセルされます。
- [方法]領域のドロップダウンリストからロックした方法とは異なる方法を選択すると、ロックはキャンセルされます。
プレビュー をクリックして、結果を確認します。変更するたびに、プレビューすることができます。
[アドバンス]をクリックして、現在のサーフェス作成方法のオプションダイアログを表示します。
注: 詳細については、それぞれの作成方法に関するトピックを参照してください。

[ネットワークから]、[個別のワイヤフレームから]または[ドライブカーブ]の方法を使用する場合は、アドバンスオプションダイアログに[ガイドを作成]ボタンが表示されます。このオプションと[スマートサーフェス]を使用して、次のようにガイドカーブを作成します。
1. ガイドを作成 ボタンをクリックします。ボタンが、ガイドを終了 に変化します。
2. ワイヤーフレーム上で、新規ガイドカーブの作成位置をクリックします。ガイドカーブは、ワイヤーフレームの第 1 の作成カーブのみにスナップすることができます。
3. ガイドを終了 を選択して、新規ガイドカーブの作成を完了します。
  新規ガイドカーブが自動的に選択に追加されます｡
