プロービングしたポイントからプリミティブを作成

CAD モデル上のポイントをクリックするか、実際のモデル上でポイントを測定して、ワイヤーフレーム オブジェクト、プリミティブ サーフェス、プリミティブ ソリッドを作成することができます。

プロービングしたポイントからジオメトリを作成します。

1. 次の方法で、ポイントからのプリミティブを選択します。
   • [ポイントを取得]ツールバーの[ポイントからのプリミティブ] ボタン



   • [ウィザード]タブ > [デバイス]パネル > [ポイントからのプリミティブ]

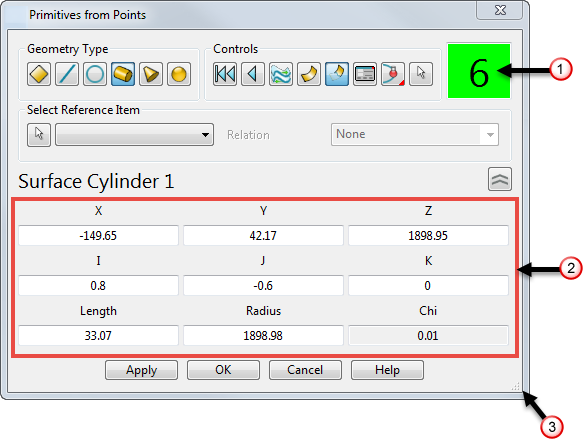

   ポイントからのプリミティブ ダイアログが表示されます。

2. ポイントからのプリミティブ ダイアログのオプションから、作成するジオメトリの形状とタイプを指定します。
3. モデル上で、ダイアログが要求するポイント数をプロービングします。





   CAD モデル上にジオメトリが描画されます。
4. 必要に応じてさらにポイントを追加し、ジオメトリを調整します。
5. 適用 をクリックして変更を了解し、ジオメトリをモデルに追加します。
ヒント: 右クリックで変更を了解し、ジオメトリを追加することもできます。
