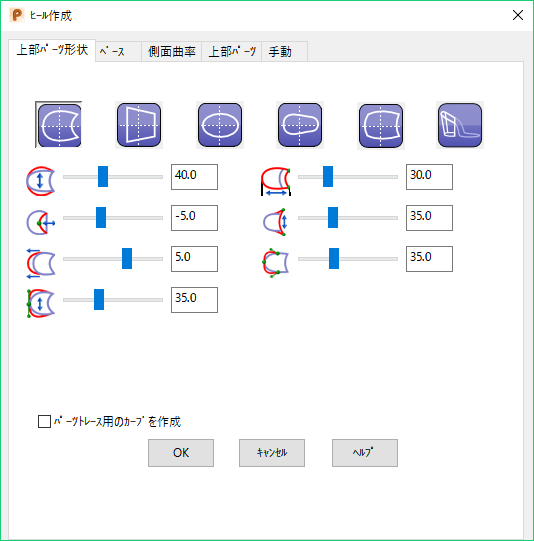

ヒール作成ダイアログ － 基本形状

基本形状 タブを使用して、次の操作が可能です。

• ベースとヒールの上部パーツのあらかじめ定義された輪郭を使用して、ヒールの基本形状を指定
• 参照サーフェスが存在しない場合に、基本形状のパラメーターを入力

1. ベース を選択します。
2. 基本形状を選択します。次の選択肢があります。

   2 円弧形状 － 2 つの円弧 で定義されるヒール形状を作成します。

   台形形状 － 台形で定義されるヒール形状を作成します。

   楕円 － 楕円で定義されるヒール形状を作成します。

   2 円弧と 2 ライン形状 － 2 つの円弧とラインで定義されるヒール形状を作成します。

   4 円弧形状 － 4 つの円弧で定義されるヒール形状を作成します。

   デフォルト － 既定のヒール形状を作成します。

   各ベース形状で、異なるパラメーターが表示されます。

3. 値を入力するか、スライダーをドラッグして、パラメーターを変更します。
4. 上部パーツ タブを選択します。
5. 基本形状を選択します。
6. パラメーターを修正して、必要な形状を作成します。
7. パーツトレース用のカーブを作成 － ヒールエッジ沿いにカーブを作成します。これらのカーブを使用して、ヒール上にピース、例えば、ヒール前面のヒールカバー、または、ルイス ヒール効果を作成します。
