選択カーブ、コンポジットカーブ、サーフェスカーブに対する曲率コームを表示することができます。

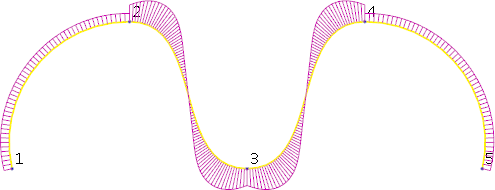

曲率コームはカーブ沿いの曲率を表します。 コームが短くなるにつれて曲率は小さく、コームが長くなるにつれて曲率が大きくなることを示します。
既定で、2 種類の曲率コームの描画法が用意されています。一方はカーブの法線に沿って描かれ、他方はビューの法線に沿って描かれます。[オプション]ダイアログの[カーブ解析]ページで、表示させるコームを選択することができます([ファイル] > [オプション] > [アプリケーションのオプション])。
サーフェスカーブへの法線沿いの曲率コームは、カーブ沿いの法線曲率とサーフェス
への法線沿いのポイントを表します。
次の方法で、曲率コームを表示します。
- カーブを選択します。
- [カーブツール]タブ > [修正]パネル > [コーム]をクリックして、コームのオン/オフを切り替えます。
注: [オプション]ダイアログの[カーブ解析]ページにある[コームスケール]を使用して、曲率コームの大きさと密度を設定することができます([ファイル] > [オプション] > [アプリケーションのオプション])。
