ヒールブロックの寸法を設定

1. ヒールブロックのグラフィック上にマウスを配置します。

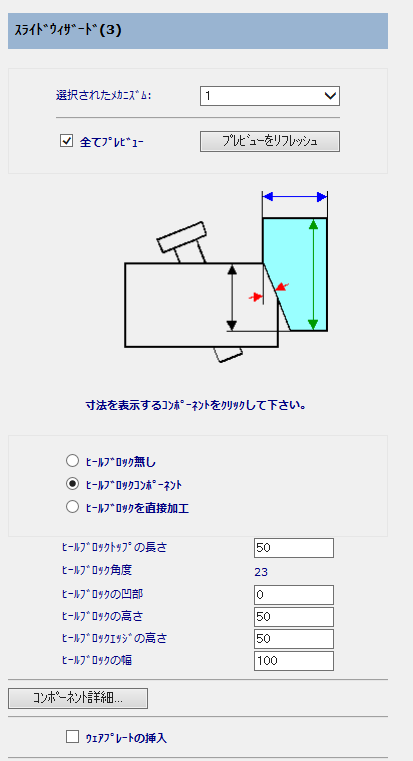

2. ウィザードでヒールブロックのグラフィックをクリックすると、別のページが表示されます。



3. ヒールブロックのオプションを設定します。
   • ヒールブロックが不要の場合、ヒールブロックなし を選択します。
   • ヒールブロックをコアまたはキャビティ プレートに取り付ける場合、[ヒールブロックを直接加工]を選択します。
   • ヒールブロックコンポーネントが必要な場合、ヒールブロックコンポーネント を選択します。
4. ヒールブロックコンポーネント を選択した場合、値を入力してヒールブロックを定義します。

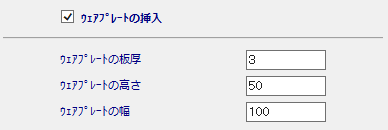

5. ヒールブロック前面にウェアプレートをあてる場合、ウェアプレートの挿入 を選択して ウェアプレート厚さ、ウェアプレート高さ、ウェアプレート幅 を入力します。
