電極代用ストリングをドローイングテンプレートに追加

次の方法で、電極代用ストリングをドローイングテンプレートに追加します。

1. [注釈]タブ > [テキスト]パネル > [横書き]をクリックします。
2. ドローイング上で、テンプレート位置をクリックします。
3. 必要に応じてラベルをクリックします。

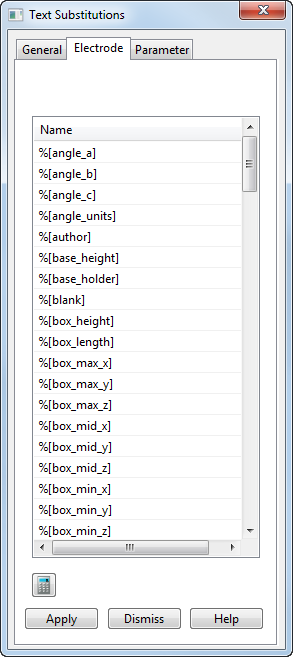

4. テキストツールバーの をクリックして、代用テキスト ダイアログを表示します。
5. 電極 タブを選択します。



6. 次の方法で、必要な代用ストリングを入力します。
   • 代用ストリングを選択します。

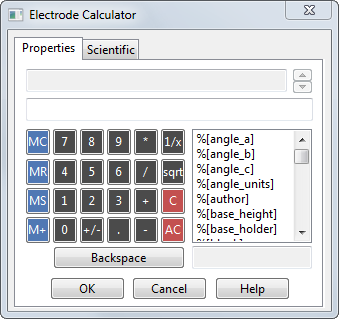

   • をクリックして、電極電卓 ダイアログで数式を入力します。



     ダイアログのオプションを使用して、数式を入力します。例えば、次の数式では、パーツの上に安全高さ 10 を設定します。

     %part_max_z + 10

7. [適用]をクリックします。



8. キャンセル を選択してドローイングをクリックし、代用されたテキストを表示します。
