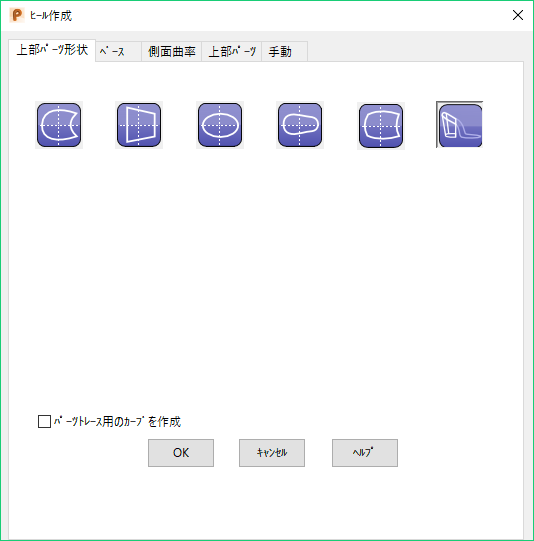

上部ピース形状 タブを使用して、ヒールの上部ピース形状を編集します。このオプションは、参照サーフェスを使用する場合に利用可能になります｡
- 上部ピース形状を選択します。次から選択します。
2 円弧形状 － 2 つの円弧 で定義されるヒール形状を作成します。
台形形状 － 台形で定義されるヒール形状を作成します。
楕円 － 楕円で定義されるヒール形状を作成します。
2 円弧と 2 ライン形状 － 2 つの円弧とラインで定義されるヒール形状を作成します。
4 円弧形状 － 4 つの円弧で定義されるヒール形状を作成します。
デフォルト － 既定のヒール形状を作成します。
上部ピース形状のパラメーターが表示されます。
- 値を入力するかスライダーをドラッグして、上部ピースの形状をカスタマイズします。
- パーツトレース用のカーブを作成 － ヒールエッジ沿いにカーブを作成します。これらのカーブを使用して、ヒール上にピース、例えば、ヒール前面のヒールカバー、または、ルイス ヒール効果を作成します。
