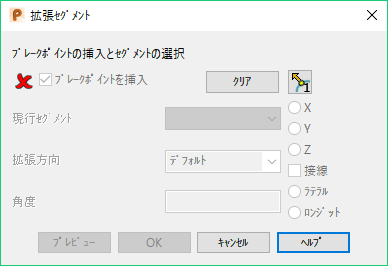

拡張セグメントダイアログ

このダイアログを使用して、コンポジットカーブを小さいセグメントに分割して、これを使用して拡張サーフェスのラテラルの方向を定義します。

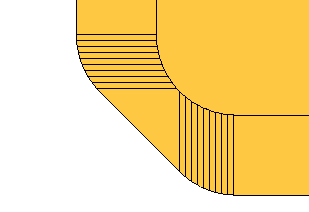

次図で、丸型コーナーの拡張サーフェスのセグメントを確認することができます。

ダイアログを使用する、コーナーにおけるこの拡張サーフェスを向上する方法について示します。

ブレイクポイントを挿入 －コンポジットカーブからブレイクポイントを挿入、削除することができます。

ブレークポイントを挿入するには、コンポジットカーブ上のポジションをクリックします。

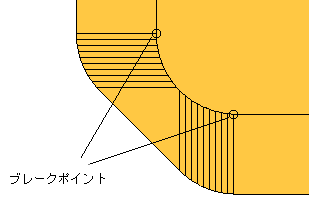

コーナーに 2 つのブレイクポイントを挿入しています。

ブレークポイントを除去するには、Ctrl キーを押したまま、ブレークポイントをクリックします。

ブレイクポイントを入力する場合、ブレイクポイントを挿入 オプションをオフにします。

クリアー －全てのガイドカーブをクリアーします。

/ の切替え－ブレイクポイントの方向を切替えます。詳細については、スプリットセグメント ダイアログを参照して下さい。

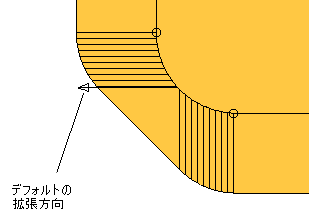

現行セグメント －コンボボックスからセグメントを選択します。選択したセグメントがモデルで強調表示され、デフォルトの拡張方向が矢印で表示されます。

拡張方向 －リストから方向を選択します。

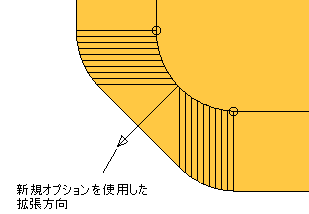

オプションを選択すると、矢印の向きが指定の方向に変化します。

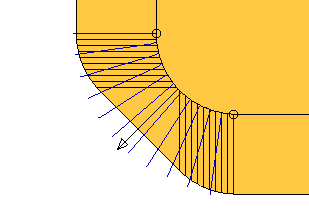

例では、カーブ法線 オプションを選択します。

ラテラルの方向をコンポジットカーブの逆側に反転させる場合、矢印をクリックします。

角度－既存のサーフェスから新規サーフェスセグメントを投影する角度です。

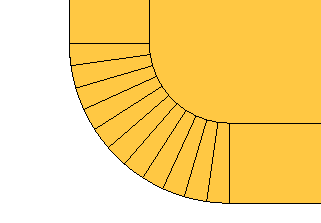

プレビュー －拡張サーフェス全体のラテラル方向を表示します。

OK －変更内容を保存してダイアログを閉じます。

新規拡張サーフェスをプレビューするには、[拡張サーフェス]ダイアログの[プレビュー]をクリックする必要があります。

注: 次の場合、矢印を中点に配置します。
