アジマス / エレベーション編集ダイアログ

このダイアログを使用して、全てのカーブポイント上のアジマスとエレベーション角度を編集します。

アジマスとエレベーションの角度は、基準平面を使用して計測されます。アジマスとエレベーションの角度を説明するために、基準平面が XY 平面であると仮定します。したがって、Z 軸が基準平面に対して垂直になります。

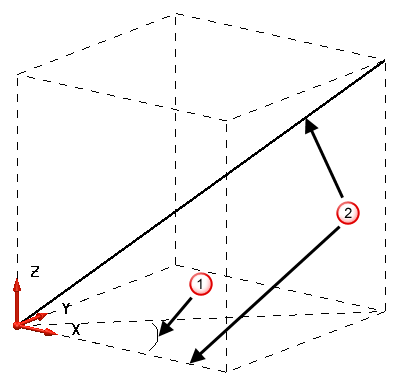

アジマス － XY 編集上に垂直で下向きに見る場合、アジマス は、カーブの接線と X 軸で作成された角度になります。

360 の範囲の値をとることができますが、-180～＋180 の範囲の値で作業する方が容易な場合もあります。例えば、270 と -90 のアジマス角度は同じです。

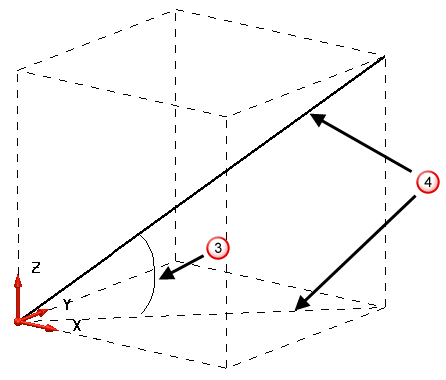

エレベーション － エレベーション角度 は、カーブの接線と XY 平面 の間の角度です。

エレベーション角度は、0 と90 の間、270 と 360 の間に限り、有効です。エレベーションにはどの角度でも入力できます。これは、2 つの有効な範囲の間で、等しい角度として表示されます。例えば、-45 の値を入力する場合、エレベーションは、ダイアログで 315 として表示されます。

注: エレベーション角度が 90、または、270（Z 軸沿い）である場合、アジマス角度を修正することはできません。
