ポイントを移動

次の方法で、ポイントを移動します。

1. カーブ、または、パワーサーフェス上で 1 つ、または、複数のポイントを選択します。



   ワールドとワークプレーンワークスペースのポイントを移動する場合、最後に選択したポイントが使用されます。

   最後に選択したポイントを変更する場合、選択した別のポイントを Ctrl + ダブルクリック します。

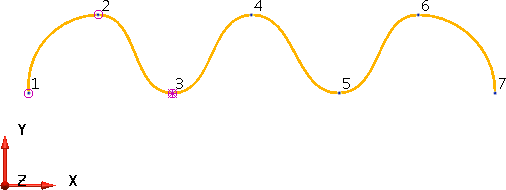

   この例で、ポイント 3 は、最後に選択されたポイントです。

2. 次のいずれかの方法で、ポイントを移動します。
   • ポイントをクリックしてドラッグし、ポイントを移動させます。
   注: ポイントをドラッグしてポジションを変更する場合、ポイントは、平面が現行ワークスペースの基準平面と並行になるまで平面を移動します。
   • ステータス バーの [ポジション] ボタンをクリックして、[ポジション]ダイアログを表示します。

     ポジション ダイアログを使用して、ポイントの位置を編集します。

     ポジション ダイアログで、ワークスペース に、ワールド、ワークプレーン、相対のいずれかを選択することができます。

     ワールド、または、ワークプレーンを選択する場合、最後に選択したポジションが、ポジション ダイアログで定義する新規ポジションまで移動します。その他の全てのポイントが、最後に選択したポイントの移動距離と同じ距離、移動します。

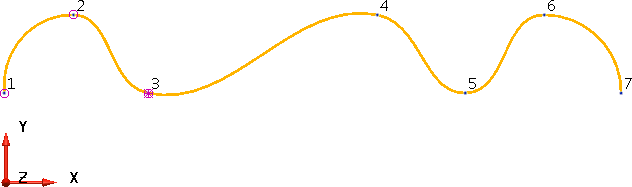

     ポジション ダイアログで、-50 0 0 の値を入力します。ポイント 3 は、ポジション -50 0 0 に移動し、他のポイントもこれに続きます。



     相対を選択する場合、ポジション ダイアログで定義する新規ポジションにより、移動する全てのポジションについて相対距離が定義されます。

注: スパンがポイントの両側で直線であり共線ではない場合、スパンは、ポイントが移動する場合でも直線を保ちます。

スパンも共線である場合、接線連続性は、ポイントを通過して維持されます。

注: ポイントがサーフェス上にある場合、Shift キーを押しながらサーフェスのラテラルとロンジットに沿いにドラッグすることができます。 接線ハンドルが、ポイントの移動時のサーフェス上の接線を反映するように変更されます。これにより、サーフェスの形状変更がずっと少なくなります。
