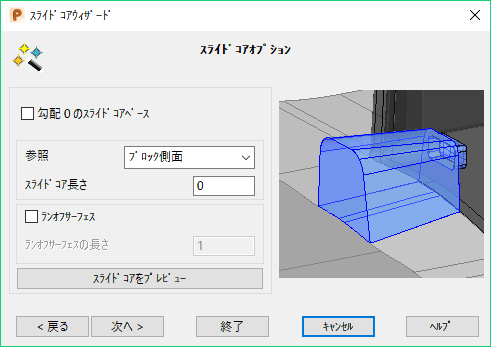

このページで、スライドコアのオプションを設定します。

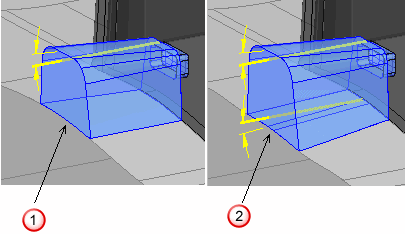

- スライドコアベースの勾配角度を 0 に設定する場合、勾配 0 のスライドコアベース オプションを選択します。ソリッドコアのベースは、スプリットサーフェスまでトリムされます。
－ ベースに勾配角度なし
－ ベースに勾配角度あり
- 次のオプションから、スライドコアの長さを測定する 参照 ポイントを選択します。
ブロック側面 － キャビティ / コアインサートの側面
コンタクトプロファイル － コンタクトプロファイルの最大 Z
スライドコア前面 － アンダーカットサーフェスの最小 Z
- 参照ポイントからの、スライドコア長さ を設定します。

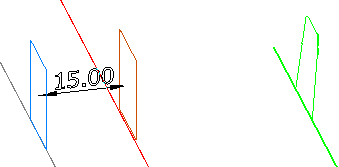

青い平面は参照を、その他平面はスライドコアの延長を表示します。モデル上の寸法は、2 つの平面間の距離になります。
スライドコアがインサートのエッジまで達していない場合、スプリットサーフェスを編集 ページは利用できません。
- スライドコアベースにランオフサーフェスを作成する場合、ランオフサーフェス オプションを選択します。

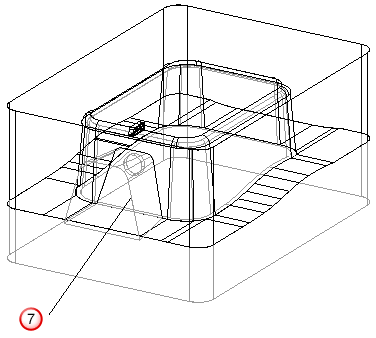

ベースの上部の、ダイプレートとの接触箇所にシャープエッジ
がある場合、摩擦を回避するためランオフサーフェスを追加することができます。
ランオフサーフェス
が、シャープエッジに追加されます。
長さ
を入力します。この長さは、ダイプレートの法線
に沿って測定されます。
- [スライドコアをプレビュー]をクリックして、コアのプレビューを確認します。
- [次]または[終了]をクリックします。
- [次]をクリックすると、スライド コア ウィザードの[スプリットサーフェスを編集]ページが表示され、スプリット サーフェスを修正することができます。
- [終了]をクリックすると、アンダーカットが選択されたダイ インサートからコアの形状が除去されます。スプリットサーフェスは、コアがフィットするよう修正されません。
勾配 0 のスライドコアベース オプションを選択した場合、スプリットサーフェスの修正の必要はないため 終了 のみが選択可能になります。
