スライド ウィザードのページ 4: スライダー ガイド レールの寸法付け

このページで、スライダーのガイドレール寸法を設定します。

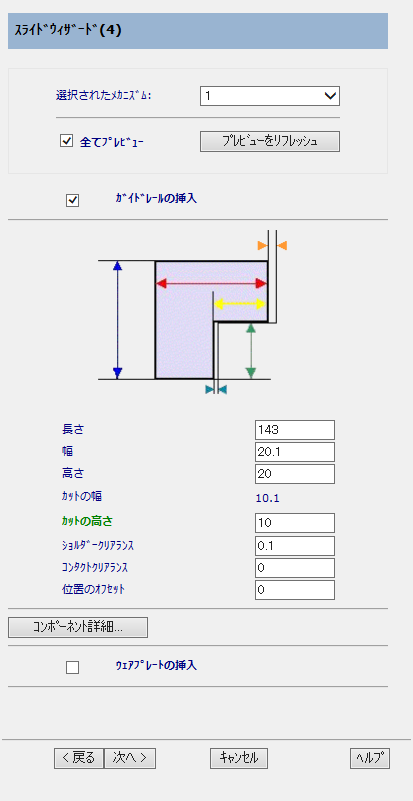

1. 必要な寸法を入力します。寸法オプションは、ガイドレールの挿入 を選択した場合のみ利用可能になります。定義する寸法が、グラフィックで示されています。
   • ショルダークリアランス － スライドコンポーネントのショルダー位置を、この値分へこませます。
   • コンタクトクリアランス － ガイドレールとスライダーボディ間のクリアランス距離（ギャップ）です。
   • 位置のオフセット － ガイドレール位置をスライドのショルダーに相対して、この値分オフセットします。
2. ウェアプレートの寸法を入力します。利用可能なオプションは、ウェアプレートの挿入 と ガイドレールの挿入 の設定により異なります。

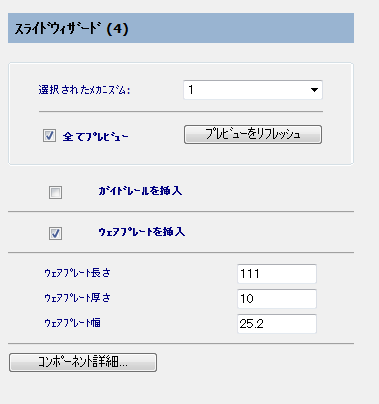

   • ウェアプレートの挿入 － 選択した場合、ブラウザページ下部に次のオプションが表示されます。



   • ガイドレールの挿入 － 選択 した場合、ブラウザページ下部に次のオプションが表示されます。

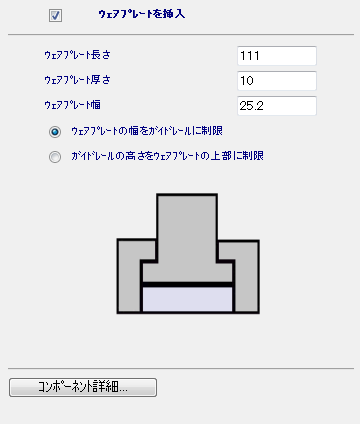

   2 通りのウェアプレートサイズを選択することができます。

   • ウェアプレートの幅をガイドレールに制限



   • ガイドレールの高さをウェアプレートの上部に制限



次へ － 寸法の設定後、このボタンをクリックしてウィザードの ページ 5 を表示します。
