電極の干渉をチェック

電極 コンテキストメニューの 選択を干渉チェック と 全てを干渉チェック を使用して、電極とパーツ間の干渉の有無をチェックすることができます。

次の方法で、干渉の有無をチェックします。

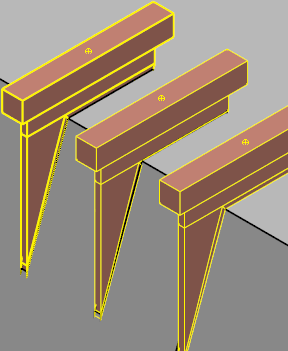

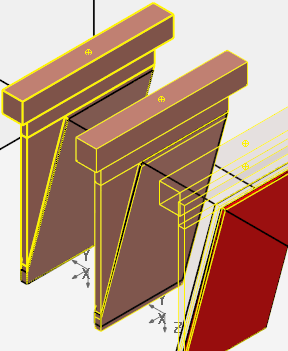

1. Shift キーを押しながら、干渉チェックの対象になる複数の電極を選択します。



2. 選択した電極のいずれかを右クリックします。

   電極 コンテキストメニューが表示されます。

3. 次のいずれかを選択します。
   • 選択を干渉チェック － 選択した電極と、パーツの干渉をチェックします。
   • 全てを干渉チェック － 全ての電極と、パーツの干渉をチェックします。

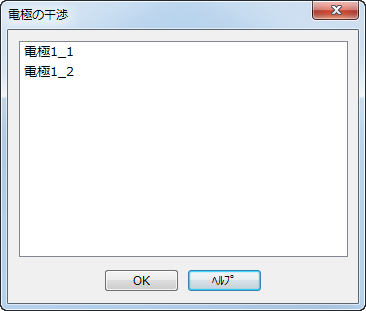

4. 電極の干渉 ダイアログが表示されます。



   注: 干渉がない場合、ダイアログには何も表示されません。

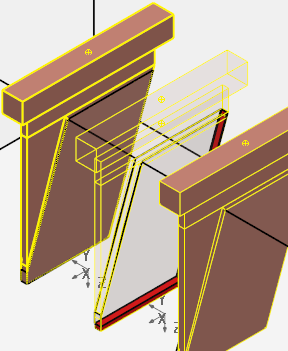

5. 電極の名前をクリックして、干渉が検出されたパーツ上の領域を確認します。干渉が検出された領域は、グラフィックウィンドウに赤で強調表示されます。
6. OK をクリックして、ダイアログを閉じます。

注: 干渉チェックは、パーツの置換の際にも利用可能です。
