サーフェスと 3D カーブ間にフィレットを作成

サーフェスと 3D カーブ間にフィレットを作成することができます。3D カーブは、ラインやコンポジットカーブなどの単一ワイヤーフレームオブジェクトから構成されます。

1. [サーフェス]タブ > [製造]パネル > [フィレット]をクリックします。
2. 前に説明したように、フィレットサーフェス ダイアログを入力します。
3. サーフェスを選択します。

   ダイアログの[選択]領域で、[第 1 サーフェス]の横にある が に変わります。

4. 選択 セクションの、第 2 をクリックします。
5. カーブを選択します。

   カーブが選択されると、[セカンダリワイヤフレーム]の横にある が に変わります。

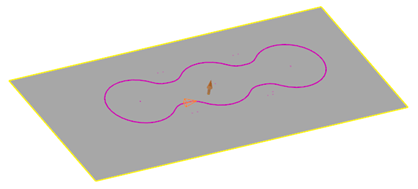

   カーブ上に矢印が表示され、フィレットが作成されるカーブのサイドが示されます。プレビュー ボタンを押して、フィレットを確認します。フィレットがカーブの間違った側に作成されている場合には、カーブのその矢印をクリックしてフィレットを再びプレビューします。

6. OK をクリックして、求めるフィレットを作成します。

   フィレットが作成と接続します。
