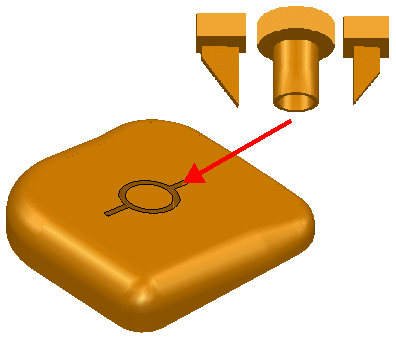

同一の領域に複数の電極を作成することができます。
各電極は個別に作成されます。各電極用に広い領域を小さな領域に分割するためのサーフェスを作成しなければいけません。
次の方法で、複数電極の 1 つを作成します。
- サーフェスを作成し、広い領域を 1 つの電極のための領域に分割します。
注: サーフェスの詳細については、「サーフェス モデリング」を参照してください。
円形領域に電極を作成するには、次図のようなサーフェスを作成します。
これらのサーフェスは電極作成時に使用され、電極作成後には利用できません。
- 電極の領域を囲むサーフェスを選択します。
- [ウィザード]タブ > [電極]パネル > [作成]を選択すると、電極ウィザードの[領域を選択]ページが表示されます。
- 電極を作成するには、電極ウィザードを使用します。
電極ウィザード の 電極作成用の領域を選択 ページで放電領域を選択する場合、自動領域選択 以外の方法（ボックス選択や単一フェースなど）を使用しなければいけません。ボックス選択の使用が推奨されています。
電極ウィザード の 電極作成用の領域を選択 ページで選択されたサーフェスは、強調表示されます。
放電領域が選択されると、あらかじめ選択されていたサーフェスと共に、放電領域が 電極ウィザード 電極作成用の領域を選択 ページの表示ウィンドウに表示されます。これにより、意図しないギャップを容易に検出することができます。
ヒント: 他の電極の作成時に使用できるように、サーフェスの安全コピーを作成することができます。
